首頁產品總匯旋塞閥、視鏡系列旋塞閥

產品匯總

X43W系列二通法蘭式旋塞閥

- 產品型號:
- X43W
- 產品口徑:
- 18-300mm
- 產品壓力:
- 1.0～2.5MPa
- 產品材質:
- 鑄鐵、鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[X43系列二通法蘭式旋塞閥]的詳細資料：

產品型號：X43W-1.0P/R、X43T-1.0C、X43W-1.0Ni

產品名稱：二通法蘭式旋塞閥

軟密封卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套,閥門沒有空腔給介質積聚,金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況、雙向流動，使用安裝更方便?？ㄌ总浢芊庑y適用于公稱壓力CLASS150～CLASS900，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等。

應用范圍:軟密封卡套旋塞閥適用于公稱壓力CLASS150～CLASS900，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

結構特點:

1、卡套軟密封旋塞閥產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、軟密封卡套旋塞閥閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、軟密封卡套旋塞閥雙向流動，使用安裝更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

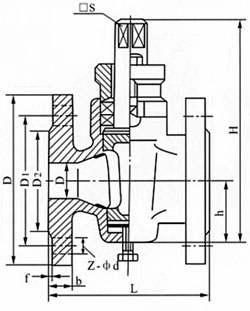

尺寸圖

二、X43W主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封	適用介質	工作溫度（℃）
X43W-1.0C	1.0	1.5	1.1	煤氣、油品	≤200
X43W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20~150

三、凱斯特牌X43W不銹鋼法蘭式旋塞閥主要尺寸：

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	D	D1	D2	f	b	Z-￠d	□S	h	H
X43W-1.0C X43T-1.0P X43W-1.0R X43W-1.0Ni	15	80	95	65	45	2	14	4-￠14	14	26	99
	20	90	105	75	55	2	16	4-￠14	14	34	124
	25	110	115	85	65	2	16	4-￠14	17	38	133
	32	115	135	100	78	2	18	4-￠18	19	45	152
	40	150	145	110	85	3	18	4-￠18	22	55	212
	50	170	160	125	100	3	20	4-￠18	27	74	260
	65	220	180	145	120	3	20	4-￠18	32	82	295
	80	250	195	160	135	3	22	4-￠18	36	95	327
	100	300	215	180	155	3	26	8-￠18	46	135	425
	125	350	245	210	185	3	24	8-￠18	50	154	482
	150	400	280	240	210	3	24	8-￠23	55	172	512
	200	480	335	295	265	3	24	8-￠23	75	195	605
	250	530	390	350	320	3	28	12-￠23	85	230	660
	300	610	440	400	368	3	30	12-￠23	100	263	760

四、X43W主要零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-1.0C	鑄銅	鑄鋼	可鍛鑄鐵	油浸石棉盤根柔性石墨
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
X43W-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼

美標X43F軟密封卡套旋塞閥詳細資料:

一、X43F產品性能規范:

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

二、標準規范:

設計制造標準：API599，API6D

結構長度標準：ASME B16.10

連接法蘭標準：ASME B16.5

壓力溫度等級：ASME B16.34

試驗檢驗標準：API598.API6D

三、X43F零件材料與工況:

序號	名稱	材質
1	閥體	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	墊片	柔性石墨+不銹鋼
5	調整墊	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	閥蓋	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	調整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

四、X43F主要外形連接尺寸:

型號		X43F-150LB
壓力等級		150LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	520

注:四寸及以上為蝸輪操作4"

型號		X43F-300LB
壓力等級		300LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

注:四寸及以上為蝸輪操作4"

型號		X43F-600LB
壓力等級		600LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量		11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

注:四寸及以上為蝸輪操作4"

型號		X43F-900LB
壓力等級		900LB
口徑Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量		13	16	21	24	28	32	40	47	91	117	165	285	420	610	860

訂貨須知：
一、①不銹鋼法蘭式旋塞閥產品名稱與型號②不銹鋼法蘭式旋塞閥口徑③不銹鋼法蘭式旋塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼法蘭式旋塞閥型號，請按不銹鋼法蘭式旋塞閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
