產品匯總

API美標截止閥

- 產品型號:
- API
- 產品口徑:
- 1/2-8"
- 產品壓力:
- 150-1500LB
- 產品材質:
- 鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[API美標截止閥]詳細資料：

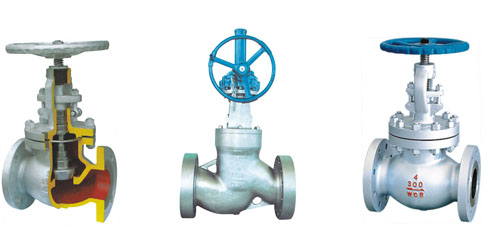

產品簡介:API法蘭連接鋼制截止閥的結構設計吸收了國內外先進技術，閥體采用球形結構，造型美觀，閥座閥瓣采用錐形密封結構，密封可靠。法蘭連接鋼制截止閥適用于Class150～900，工作溫度－29～425℃(碳鋼)或－40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
產品詳細信息:

API法蘭連接鋼制截止閥的結構設計吸收了國內外先進技術，閥體采用球形結構，造型美觀，閥座閥瓣采用錐形密封結構，密封可靠。法蘭連接鋼制截止閥適用于Class150～900，工作溫度－29～425℃(碳鋼)或－40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

執行標準:
設計與制造：API 6D、ANSI B 16.34或BS 1873
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
API截止閥適用于石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
產品結構特點
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用硬質合金堆焊或本體加工而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。

二、產品執行標準

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力 -溫度	試驗 -檢驗
ANSI B16.34、BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANIS B16.34	API 598

三、產品性能規范

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	1513	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

四、主要零件材料

體、蓋、瓣	閥桿	密封面	墊片 (環)	填料	工作溫度 (℃)	適用介質
WCB	2Cr13	13Cr STL 本體材料 PTFE 尼龍	增強柔性石墨 13Cr/柔性石墨 SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨增強柔性石墨	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2Mov				≤450
WC6					≤540
WC9					≤570
C5C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

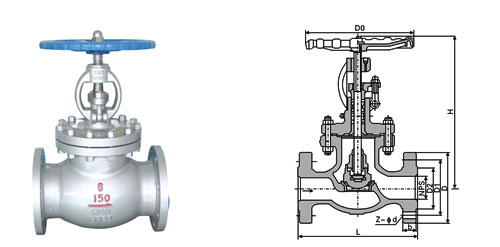

五、主要外形和連接尺寸 單位Unit：mm

磅級	規格		L	D	D1	D2	b	N-φd	D0	H	WT
150Lb	1/2″	mm	108	89	60.5	35	12	4-15	125	169	3.8
	1/2″	in	4.25	3.5	2.38	1.38	0.47	4-0.59	4.92	6.65	3.8
	3/4″	mm	117	98	70	43	12	4-15	125	180	4.2
	3/4″	in	4.61	3.86	2.76	1.69	0.47	4-0.59	4.92	7.08	4.2
	1″	mm	127	108	79.5	51	12	4-15	125	190	8
	1″	in	5	4.25	3.13	2	0.47	4-0.59	4.92	7.48	8
	1¹/2″	mm	165	127	98.5	73	14.3	4-16	180	347	13
	1¹/2″	in	6.5	5	3.88	2.87	0.56	4-0.62	7.09	13.66	13
	2″	mm	203	152	120.5	92	15.9	4-19	180	356	21
	2″	in	8.00	6.00	4.75	3.62	0.625	4-0.75	7.09	14	21
	2¹/2″	mm	216	178	139.5	105	17.5	4-19	240	381	30
	2¹/2″	in	8.5	7	5.50	4.12	0.69	4-0.75	9.45	15.00	30
	3″	mm	241	190	152.4	127	19.1	4-19	280	13	41
	3″	in	9.5	7.50	6	5	0.75	4-0.75	11.02	16.25	41
	4″	mm	292	229	190.5	157	24	8-19	280	500	64
	4″	in	11.50	9.00	7.5	6.19	0.94	8-0.75	11.02	19.68	64
	6″	mm	406	279	241.5	216	25.4	8-22	360	656	113
	6″	in	16	11.0	9.50	8.5	1.00	8-0.88	14.17	22.25	113
	8″	mm	495	343	298.5	270	29	8-22	450	660	190
	8″	in	19.5	13.5	11.75	10.62	1.12	8-0.88	17.75	26.00	190

六、主要外形和連接尺寸 單位Unit：mm

磅級	規范		L	D	D1	D	b	N-φd	D0	H	WT
300L	1/2″	mm	152	95	66.5	35	15	4-15	125	190	4.5
	1/2″	in	5.98	3.74	2.62	1.38	0.95	4-0.59	4.92	7.48	4.5
	3/4″	mm	178	117	82.5	43	16	4-19	125	212	8
	3/4″	in	7	4.61	3.25	1.69	0.62	4-0.75	4.92	8.35	8
	1″	mm	203	124	89	51	18	4-19	160	231	10
	1″	in	8	4.9	3.50	2	0.71	4-0.75	6.2	9.1	10
	1¹/2″	mm	229	156	114.5	73	20.7	4-22	200	391	18.5
	1¹/2″	in	9	6.12	4.51	2.87	0.81	4-0.87	8	15.43	18.5
	2″	mm	267	165	127	92	22	8-19	200	406	37
	2″	in	105	6.5	5	3.62	0.88	8-0.75	7.87	16.00	37
	2¹/2″	mm	292	190	149	105	25	8-22	240	457	50
	2¹/2″	in	11.5	7.50	5.88	4.12	1.00	8-0.88	9.45	18.00	50
	3″	mm	318	210	168.5	127	29	8-22	280	470	61
	3″	in	1250	8.25	6.62	5	1.12	8-0.88	11.02	18.50	61
	4″	mm	356	2.54	200	157	32	8-22	320	590	99
	4″	in	14.00	10.00	7.88	6.19	1.25	8-0.88	12.60	23.23	99
	6″	mm	444	318	270	216	37	12-22	500	711	176
	6″	in	17.50	12.50	10.62	8.5	1.44	12-0.88	19.68	28.00	176
	8″	mm	559	381	330	270	41	12-25	500	750	333
	8″	in	22.0	15	13.00	10.62	1.62	12-100	19.68	29.50	333

七、主要外形和連接尺寸 單位Unit：mm

磅級	規范		L	D	D1	D	b	N-φd	D0	H	WT
600Lb	1/2″	mm	165	95	66.5	35	15	4-15	160	285	6
	1/2″	in	6.5	3.74	2.62	1.38	0.59	4-0.59	6.2	11.22	6
	3/4″	mm	190	117.5	82.5	43	16	4-19	160	285	9
	3/4″	in	7.48	4.61	3.25	1.69	0.62	4-0.75	6.2	11.22	9
	1″	mm	216	124	89	51	18	4-19	160	313	12
	1″	in	8.5	4.9	3.5	2	0.71	4-0.75	6.2	12.32	12
	1¹/2″	mm	241	156	114.5	73	23	4-22	240	365	22
	1¹/2″	in	9.5	6.12	4.51	2.87	0.91	4-0.88	9.45	14.17	22
	2″	mm	292	165	127	92	25	8-19	240	444	39
	2″	in	11.50	6.50	5.00	3.62	1.00	8-0.75	9.45	17.50	39
	2¹/2″	mm	330	190	149	105	29	8-22	240	483	50
	2¹/2″	in	13	7.50	5.88	4.12	1.12	8-0.08	9.45	19	50
	3″	mm	356	210	168	127	32	8-22	280	533	68
	3″	in	14.00	8.25	6.62	5	1.25	8-0-88	11.02	21	68
	4″	mm	4.06	273	216	157	38.1	8-25	360	622	120
	4″	in	16.00	10.75	8.5	6.19	1.5	8-1.00	14.17	24.50	120
		mm	495	356	292	216	47.7	12-29	500	800	220
	6″	in	19.50	14	11.5	8.5	1.88	12-1.14	19.68	31.50	220
	8″	mm	597	419	349	270	55.6	12-32	550	927	450
	8″	in	23.50	16.5	13.75	10.62	2.19	12-1.25	21.65	36.50	450

訂貨須知：

一、①美標截止閥產品名稱與型號②美標截止閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門美標截止閥型號，請按美標截止閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
