首頁 產品總匯美標閥系列美標球閥

產品匯總

Q341W美標鑄鋼固定球閥

- 產品型號:
- Q341W
- 產品口徑:
- 2-40"
- 產品壓力:
- 150-1500LB
- 產品材質:
- WCB
聯系我們

產品說明

一、產品[Q341W三分體式連接鍛鋼固定球閥]詳細資料：

產品名稱: 鍛鋼固定球閥、美標固定球閥、鍛鋼球閥、分體式美標固定球閥

產品型號型號：Q41N/F/H/Y-150LB/2500LB Q341N/F/PEEK Q6/941N/F/PEEK等

通徑：2″--40″

壓力：150--900LB

溫度：≤ 425 ℃

材質：碳鋼，不銹鋼等

詳細介紹：Q341W三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

Q341W固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、Q341W API美標鑄鋼固定球閥應用規范：
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Ying Yong Gui Fan

1. 設計、制造按API 6 D

2. 結構長度按 ANSI BI6.10

3. 連接法蘭：ANSI BI6.5MSS-SP44

4. 閥門檢查和試驗按API STD.598

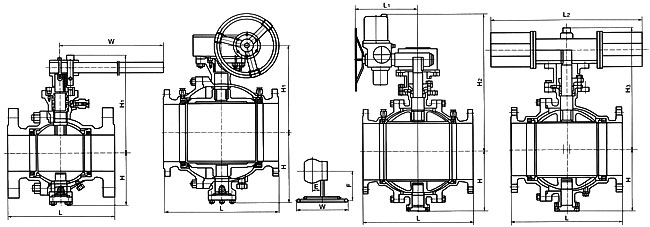

三、Q341W API美標鑄鋼固定球閥 Class 150Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 150Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	00
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450	-	-	-
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

四、Q341W API美標鑄鋼固定球閥 Class 300Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 300Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
	Wt(Kg)	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300	7860	8684	10300
電動	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690	-	-	-
電動	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650	-	-	-
氣動	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470	-	-	-
氣動	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300	-	-	-

五、Q341W API美標鑄鋼固定球閥 Class 400Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 400Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H		114	124	133	159	250	294	395	445	500	530	660	800	900
650手735動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	530	5700
電動	H2	-	-	-	-	554	574	931	771	867	805	979	1085	1147
電動	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
電動	H3	340	-	-	576	666	895	1002	1059	1160	1250	1320	1470	1520
電動	L2	405	-	-	479	756	1060	1060	1360	1360	2840	2840	3300	3300

六、Q341W API美標鑄鋼固定球閥 Class 600Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 600Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	432	559	660	787	838	889	991	1194	1397	1549
L	BW	295	333	359	435	562	664	791	841	892	994	1200	1407	1562
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
電動	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
電動	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
電動	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
電動	L2	405	-	-	576	756	1060, ,	1060	1360	1360	2840	2840	3300	3300

七、Q341W API美標鑄鋼固定球閥 Class 900Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 900Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	18	20	24
d1		51	64	76	102	152	203	254	305	327	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H		217	241	259	297	360	322	420	470	510	600	700	720	810
手動	H1	126	158	191	216	270	394	502	572	675	762	866	894	965
	E	116	116	116	116	171	171	257	257	150	150	180	180	220
	F	350	350	350	350	420	420	400	400	410	410	650	650	735
	W	600	600	600	600	800	800	800	800	800	800	800	800	800
	Wt(Kg)	50	60	80	125	270	-	-	-	-	-	-	-	-

訂貨須知：

一、①Q(mào)341W美標鑄鋼固定球閥產品名稱與型號②Q341W美標鑄鋼固定球閥口徑③Q341W美標鑄鋼固定球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q341W美標鑄鋼固定球閥型號，請按Q341W美標鑄鋼固定球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
感謝您訪問我們的網站【http://m.hebiren.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
