首頁產品總匯美標閥系列美標閥

產品匯總

Q347F美標鍛鋼固定球閥

- 產品型號:
- Q347F
- 產品口徑:
- 2-38"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Q347F美標固定球閥]詳細資料：

產品名稱: 美標固定球閥、鍛鋼球閥、三片式美標固定球閥

產品型號型號：Q47N/F/H/Y-150LB/2500LB Q347N/F/PEEK Q6/947N/F/PEEK等

通徑：2″--40″

壓力：150--900LB

溫度：≤ 425 ℃

材質：碳鋼，不銹鋼等

詳細介紹：美標固定球閥在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于高中壓球閥。受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥
美標固定球閥采用中心結構，在關閉過程中，閥座與球冷酷間的密封比壓能迅速增加，從而確保了密封副的可靠密封。當閥門開啟時，閥座與球體能迅速脫離，有效地減小了操作力矩，并使閥座表面與球面之間的控傷可能性降到最小。
a、美標固定球閥采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。
b、美標固定球閥除金屬硬密封偏心球閥的偏心特點外，其它優點在此也具務，此外，它可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設置排污口。
c、美標固定球閥的球體表面采用特殊硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封副之間的有合適的硬度差。
d、由于球體表面采用特殊的表面硬化處理，閥座采用堆焊硬質合金，所以在閥門的啟閉過程中能很好經受介質沖刷，特別適合于固體顆粒和磨料介質。
e、美標固定球閥除球體表面和閥座表面的特殊表面處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能

美標固定球閥的特點：
　　1．流體阻力小，全通徑的球閥基本沒有流阻。2．結構簡單、體積小重量輕。3．緊密可靠它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。7．適用范圍廣，通徑從小到幾毫米，大到1米，從高真空至高壓力都可應用。8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中
       1．流體阻力小，全通徑的球閥基本沒有流阻。
       2．結構簡單、體積小、重量輕。
       3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
       4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
       5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
       6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
       7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
       8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
美標固定球閥的概述：
      美標固定球閥,鑄造材料可以確保足夠的硬度和強度最大額定操作壓力下沒有內在缺陷施放。足量的壁厚度決定身體和適應不同的高強度螺栓閥系方便維護和足以承擔壓力管道閥門的閥內件精心設計,選擇在各種工作可靠性的工作條件。
a:防火安全結構: 當耳軸球閥正常使用,其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體,這是軟密封,密封可靠當閥座和o形環受傷,閥座固定器和身體會加蓋膨脹石墨這樣的行為防火安全的目的。
b:.防靜電設備:   為了防止間的磨擦球,桿和聚四氟乙烯產生靜電可能點燃易燃物品,導致事故,在這個球閥,靜態傳導彈簧之間閥桿和球,閥桿和身體因此靜電是地面和系統安全進行擔保。
c.自由泄漏的身體密封結構:    暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和o形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩都不會引起外泄漏。
d.操作低扭矩:   自我潤滑軸承安裝在摩擦的干細胞,導致耐磨、靈活的運作和低扭矩。
e.雙重阻塞滲出: 當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。
f.緊急密封   復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍。
g.擴展閥桿:地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到最高的閥門。
h.自動體腔,救援 : 當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。

美標固定球閥的主要適用范圍：
主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

二、產品執行標準

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
產品規范	API 608 API 6D	ANSI B16.10 API 6D	ANSI B16.5	API 598 API 6D	MSS SP-25 API 6D	API 608 API 6D

三、產品性能規范

公稱壓力	150Lb	300Lb	400Lb	600Lb
殼體試驗壓力	3.1	7.5	10.2	15.0
密封試驗 (液)	2.2	5.5	7.48	11.0
密封試驗(氣)	O.5～O.7
適用介質	C P R 水、油品、蒸汽硝酸類醋酸類
適用溫度	≤ 200℃

四、主要零件材料

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A316-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧		3vc-7/17—49H
0形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

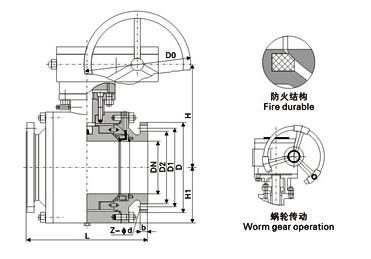

五、主要外形和連接尺寸 CLASS 150 A1B(3)41,(3)47,(3)67F(N.PPL).IP.R.V) 單位 Unit：mm

DN	主要外形尺寸和連接尺寸												WT	備注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	備注
1/2″	13	108	-	89	60.5	35	11.2	1.6	4-16	-	59	130	2.3	浮動球
3/4″	19	117	-	98	70	43	11.2	1.6	4-16	-	63	130	3.0
1″	25	127	-	108	79.5	51	11.2	1.6	4-16	-	75	160	4.5
11/2″	38	165	190	127	98.5	73	14-3	1.6	4-16	-	95	230	7.0
2″	51	178	216	152	120.5	92	15.9	1.6	4-19	-	107	230	9.5	固定球浮動球
21/2″	61	190	241	178	139.5	105	17.5	1.6	4-19	-	142	400	15.0
3″	76	203	283	190	152.5	127	19-1	1.6	4-19	-	152	400	19.0
4″	102	229	305	229	190.5	157	23.9	1.6	8-19	-	178	700	33.0
5″	127	356	-	254	216	186	23.9	1.6	8-22	-	252	1100	58.0
6″	52	394	457	279	241.5	216	54.5	1.6	8-22	-	272	1100	93.0
8″	203	457	521	343	298.5	270	58.6	1.6	8-22	-	342	1500	160.0
8″	203	457	521	343	298.5	270	28.6	1.6	8-22	-	398	600	180.0	固定球
10″	254	533	559	406	362	324	30.2	1.6	12-25	335	495	600	240.0
12″	305	610	635	482.6	431.8	381	31.8	1.6	12-25	385	580	800	390.0
14″	337	686	762	535	476	412.8	35	1.6	12-29	430	625	800	510.0
16″	387	162	838	597	539.5	469.9	36.6	1.6	16-29	470	720	800	750.0
20″	489	914	991	698	635	584.2	42.9	1.6	20-32	590	840	800	1190
24″	591	1067	1143	813	749.5	692.2	47.8	1.6	20-35	700	1050	800	2100
26″	686	1245	1346	927.1	836.6	800.1	71.4	1.6	28-35	780	1150	800	3000

六、主要外形尺寸和連接尺寸 CLASS 300 A3B(3)41,(3)47,(3)67F(N.PPL).IP.R.V)

DN	主要外形尺寸和連接尺寸												WT	備注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	備注
1/2″	13	140	-	95	66.5	35	14.2	1.6	4-16	-	59	130	2.5	浮動球
3/4″	19	152	-	117	82.5	43	15.9	1.6	4-19	-	63	130	3.5
1″	25	165	-	124	89	51	17.5	1.6	4-19	-	75	160	5.5
11/2″	38	190	190	156	114.5	73	20.7	1.6	4-22	-	95	230	10.5
2″	51	216	216	165	127	92	22.3	1.6	8-19	-	107	230	14.5	固定球浮動球
21/2″	61	241	241	190	149	105	25.4	1.6	8-22	-	142	400	23.5
3″	76	283	283	210	168	127	28.6	1.6	8-22	-	152	400	30.0
4″	102	305	305	254	200	157	31.8	1.6	8-22	-	178	700	55.0
5″	127	381	-	279	235	186	35	1.6	8-22	-	252	1100	81.0
6″	52	403	457	318	270	216	36.5	1.6	12-22	-	272	1100	118.0
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	342	1500	200.00
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	398	600	220.2
10″	254	568	559	444	387.5	324	17.7	1.6	16-29	335	495	600	365
12″	305	648	635	520.8	451	381	50.8	1.6	16-32	385	580	800	530
14″	337	762	762	584.2	514.5	412.8	53名	1.6	20-32	430	625	800	740	固定球
16″	387	838	838	647.8	571.5	469.9	57.2	1.6	20-35	470	720	800	1030
20″	489	991	991	774.8	685.8	58.2	63.5	1.6	24-35	590	840	800	1540
24″	591	1143	1143	914.4	812.8	692.2	69.8	1.6	24-41	700	1050	800	2600
28″	686	1346	1346	1035	939.8	800.1	85.9	1.6	28-44.5	780	1150	800	3900

七、主要外形和連接尺寸 CLASS 400 A4813)41,(3)47,(3)67F(N.PPL).IP.R.V) 單位 Unit：mm

DN	主要外形尺寸和連接尺寸												WT	備注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	備注
1/2″	13	165	165	95	66.5	35	14.3	6.4	4-16	-	59	130	6.5	浮動球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	9
1″	25	216	216	124	89	51	17.5	6.4	4-19	-	75	160	13
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	230	16.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮動球
4″	102	406	406	254	200	157.2	35	6.4	8-25	-	178	700	66
6″	152	495	495	317.5	270	216	41	6.4	12-25	250	300	600	145
8″	203	597	597	381	330	269-8	47.8	6.4	12-28.5	294	374	800	250	固定球
10″	254	673	673	445	387.5	324	53.8	6.4	16-32	370	445	800	540
12″	305	762	762	521	451	38l	57	6.4	16-35	420	515	800	780
14″	337	826	826	584	514.5	413	60.5	6.4	20-35	460	550	800	1000
16″	387	902	902	648	571.5	470	63.5	6.4	20-38	505	615	800	1300
20″	489	1054	1054	775	686	584.2	69.8	6.4	24-41	630	810	800	2100
24″	591	1232	1232	915	812.8	692.2	76	6.4	24-48	685	845	800	3400
28″	686	1397	1397	1035	939.8	800	95.3	6.4	28-51	860	1087	800	5000

八、主要外形和連接尺寸 CLASS 600 A6B(3)41,(3)47,13)67F(N.PPL).IP.R.V) 單位 Unit：mm

DN	主要外形尺寸和連接尺寸												WT	備注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	備注
1/2″	13	165	165	95	56.5	35	14.3	6.4	4-16	-	59	160	7.5	浮動球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	10.5
1″	25	216	216	124	89	5l	17.5	6.4	4-19	-	75	230	14.5
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	400	18.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮動球
4″	102	432	432	273	216	157.2	38	6.4	8-25	-	178	1100	76
6″	152	559	559	355.6	282.1	216	47.2	6.4	12-29	250	300	600	127
8″	203	660	660	419.5	349.2	269-8	55.7	6.4	12-32	294	374	800	350	固定
10″	254	787	787	508	431.8	324	63.5	6.4	16-35	370	445	800	660
12″	305	838	838	559	489	38l	66.5	6.4	20-35	420	515	800	820
14″	337	889	889	603.2	527	413	69.8	6.4	20-38	460	550	800	1130
16″	387	99l	991	686	603.2	470	76.2	6.4	20-41	505	615	800	1550
20″	489	1194	1194	818	724	584.2	89	6.4	24-44.5	630	810	800	2800
24″	591	1397	1397	940	838.2	692.2	101.6	6.4	24-51	825	1010	800	5300
28″	686	1549	1549	1073	965.2	800	111.3	6.4	28-55	970	1180	800	6500

訂貨須知：

一、①美標固定球閥產品名稱與型號②美標固定球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門美標固定球閥型號，請按美標固定球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://m.hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
