一、產品[J41H系列國標截止閥]的詳細資料：
產品名稱：國標截止閥
產品型號：J44W J41H J41Y
產品簡介：J41H系列國標截止閥，截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
二、結構特點與用途 Structure features and use
1.啟閉時行程較小，啟閉時間較短，閥門高度較小。
2.可以安裝在管道的任何位置上，密 封可靠，密封面磨損小，使用壽命長。
3.不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性和足夠的強度。
4.合金鋼截止閥適用于高溫的蒸汽、油品管道上，具有耐高溫特點。
三、執行標準 Executive standard
·設計制造：GB/T12235
·連接法蘭：JB/T79
·結構長度：GB/T12221
V檢驗與試驗：JB/T9092
四、主要性能規范 Chief property and specification
|
公稱壓力 PN（MPa） Nominal pressure |
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |
|
試 |
殼體強度試驗 Shell strength test |
2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
|
上密封試驗 Back seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
|
密封試驗 Seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
五、應用范圍 Scope of use
| ≤425℃產品類別 |
適用介質 Suitable medium |
適用溫度（℃） Suitable temperature |
|
J41H/Y-C型 J941H/Y-C型 |
水、蒸汽、油品 Water,steam,oil goods |
≤425℃ |
| ≤450℃ | ||
|
J41W-P型 J941W-P型 |
硝酸類 Nitric acid |
≤200℃ |
| J41W-R型 |
醋酸類 Acetic acid |
≤200℃ |
|
J41Y-I型 J941Y-I型 |
水、蒸汽、油品 Water,steam,oil goods |
≤550℃ |
六、主要零件材料 Material for main parts
|
產品類別 Product classification |
零件名稱 Part name | |||||||
|
閥體 閥蓋 Body Bonnet |
閥桿 Valve stem |
閥瓣 Dise |
密封面 Sealing face |
閥桿螺母 Yoke nut |
填料 Packing |
緊固件 Fastener |
手輪 Handwheel |
|
|
J41H/Y-C型 J941H/Y-C型 |
25、WCB |
鉻不銹鋼 Gr.Stainless steel |
2Cr13 25 |
H：不銹鋼 Y：鈷基硬質合金鋼 H：Stainless steel Y:Co-based carbide alloy steel |
鋁青銅 Al bronze |
柔性石墨 Flexible graphite PTFE |
優質碳鋼 High-grade carbori steel |
可鍛鑄鐵 Forgeable |

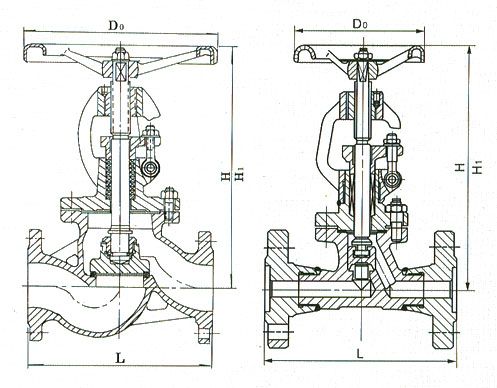

七、外形尺寸和重量：
|
型號
|
公稱壓力 PN（MPa）
|
公稱通徑DN（mm）
|
尺寸
|
重量
（Kg）
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
H
|
H1
|
Do
|
||||
|
J41H-16C
J41H-16P
J41H-16R
|
1.6
|
10
|
130
|
90
|
60
|
40
|
14
|
4-ø14
|
198
|
207
|
120
|
4.8
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
218
|
228
|
120
|
4.9
|
||
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
258
|
272
|
140
|
7.0
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
275
|
292
|
160
|
8.7
|
||
|
32
|
190
|
135
|
100
|
78
|
18
|
4-ø18
|
280
|
308
|
160
|
11.8
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
330
|
354
|
200
|
15.9
|
||
|
50
|
230
|
160
|
125
|
100
|
18
|
4-ø18
|
350
|
380
|
240
|
23.1
|
||
|
65
|
290
|
180
|
145
|
120
|
18
|
4-ø18
|
400
|
428
|
240
|
27.9
|
||
|
80
|
310
|
195
|
160
|
135
|
20
|
8-ø18
|
355
|
390
|
280
|
30.1
|
||
|
100
|
350
|
215
|
180
|
155
|
20
|
8-ø18
|
415
|
460
|
280
|
41.7
|
||
|
125
|
400
|
245
|
210
|
185
|
22
|
8-ø18
|
460
|
520
|
320
|
62.7
|
||
|
150
|
480
|
280
|
240
|
210
|
24
|
8-ø23
|
510
|
580
|
360
|
89.8
|
||
|
200
|
600
|
335
|
295
|
265
|
26
|
12-ø23
|
710
|
806
|
400
|
210
|
||
|
250
|
650
|
400
|
355
|
320
|
28
|
12-ø26
|
|
880
|
720
|
|
||
|
300
|
750
|
455
|
410
|
370
|
28
|
16-ø26
|
|
995
|
800
|
|
||
|
型號
|
公稱壓力
PN（MPa）
|
公稱通徑DN（mm）
|
尺寸
|
重量
（Kg）
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
H
|
H1
|
Do
|
||||
|
J41H-25
J41H-25P
J41H-25R
|
2.5
|
10
|
130
|
90
|
60
|
40
|
16
|
4-ø14
|
198
|
207
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
233
|
241
|
120
|
5.0
|
||
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
275
|
285
|
140
|
6.9
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
285
|
300
|
160
|
7.4
|
||
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ø18
|
302
|
327
|
180
|
8.5
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
355
|
385
|
200
|
12.5
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ø18
|
362
|
397
|
240
|
16
|
||
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ø18
|
325
|
345
|
280
|
25
|
||
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ø18
|
369
|
420
|
280
|
30
|
||
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ø23
|
370
|
425
|
320
|
34.5
|
||
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ø25
|
558
|
608
|
400
|
89
|
||
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ø25
|
611
|
692
|
400
|
98
|
||
|
200
|
600
|
360
|
310
|
278
|
34
|
12-ø25
|
721
|
806
|
400
|
170
|
||
|
250
|
650
|
425
|
370
|
332
|
36
|
12-ø30
|
|
880
|
720
|
446
|
||
|
300
|
750
|
485
|
430
|
390
|
40
|
16-ø34
|
|
995
|
800
|
654
|
||
|
J41H-40
J41H-40P
J41H-40R
|
4.0
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
220
|
230
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
262
|
275
|
140
|
7
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
280
|
295
|
160
|
8.7
|
||
|
32
|
190
|
135
|
100
|
78
|
18
|
4-ø18
|
280
|
308
|
160
|
11.6
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
330
|
354
|
200
|
15.6
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ø18
|
350
|
380
|
240
|
22.6
|
||
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ø18
|
400
|
420
|
280
|
32.9
|
||
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ø18
|
430
|
462
|
320
|
43
|
||
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ø23
|
465
|
506
|
360
|
58.8
|
||
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ø25
|
505
|
556
|
400
|
82
|
||
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ø25
|
611
|
692
|
400
|
97.6
|
||
|
200
|
600
|
375
|
320
|
282
|
38
|
12-ø30
|
722
|
831
|
400
|
175
|
||
|
J41H-64
J41H-64P
J41H-64R
|
6.4
|
15
|
170
|
105
|
75
|
55
|
18
|
4-ø14
|
195
|
210
|
140
|
10
|
|
20
|
190
|
125
|
90
|
68
|
20
|
4-ø18
|
228
|
258
|
160
|
12
|
||
|
25
|
210
|
135
|
100
|
78
|
22
|
4-ø18
|
250
|
275
|
180
|
14.5
|
||
|
32
|
230
|
150
|
110
|
82
|
24
|
4-ø23
|
325
|
355
|
200
|
19
|
||
|
40
|
260
|
165
|
125
|
95
|
24
|
4-ø23
|
360
|
395
|
240
|
25
|
||
|
50
|
300
|
175
|
135
|
105
|
26
|
4-ø23
|
410
|
450
|
280
|
35
|
||
|
65
|
340
|
200
|
160
|
130
|
28
|
8-ø23
|
450
|
494
|
320
|
48
|
||
|
80
|
380
|
210
|
170
|
140
|
30
|
8-ø23
|
485
|
531
|
360
|
56
|
||
|
100
|
430
|
250
|
200
|
168
|
32
|
8-ø25
|
537
|
588
|
400
|
125
|
||
訂貨須知：
一、①J41W截止閥產品名稱與型號②J41W截止閥口徑③J41W截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的J41W截止閥型號，請按J41W截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
