二、HQ精小型電動執行器主要性能參數：
|
主要性能參數 |
HQ精小型電動執行器型號 |
||||||||
|
HQ-05 |
HQ-10 |
HQ-15 |
HQ-20 |
HQ-40 |
HQ-50 |
HQ-60 |
HQ-100 |
HQ-200 |
|
|
輸出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
|
90°動作時間 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
|
回裝角度范圍 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
|
電機功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
|
整機重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
|
執行電源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
|
絕緣電阻 |
100M/500VDC |
||||||||
|
耐壓等級 |
1500VAC 1分鐘 |
||||||||
|
安裝方位 |
360°任意角度安裝 |
||||||||
|
電氣接口 |
G1/2 防水電纜接頭、電源線、信號線各一根 |
||||||||
|
環境溫度 |
-30°C~+60°C |
||||||||
|
控制類型 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
||||||||
|
閥門材料
|
|||
|
1) 軸 Shaft
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 壓緊環型螺母 Gland nut ring
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 頂部密封環 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
5) O環 O-Ring
|
氟橡膠 VITON
|
|
|
|
6) 墊圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
8) 閥體 Body
|
不銹鋼 ANSI316
|
1.4408
|
|
|
9) 螺釘 Screws
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
10) 球體 Ball
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
11) 端部 End
|
不銹鋼 ANSI316
|
1.4408
|
|
|

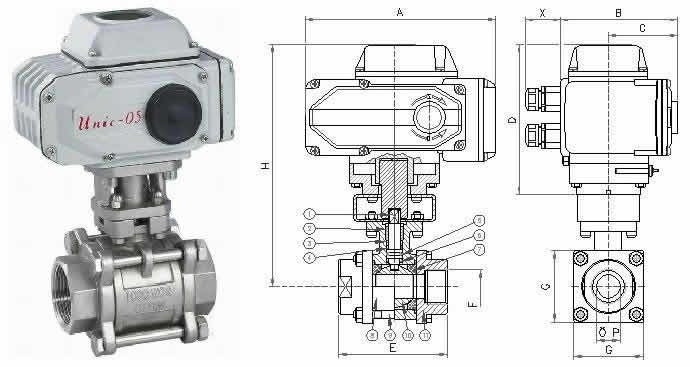

DN
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
內螺紋尺寸
|
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
|
通徑
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
|
C
|
mm.
|
68
|
68
|
68
|
68
|
68
|
94
|
94
|
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
|
E
|
mm.
|
70
|
70
|
80
|
90
|
100
|
114
|
136
|
|
G
|
mm.
|
40
|
40
|
45
|
60
|
70
|
80
|
90
|
|
H
|
mm.
|
245
|
245
|
248,5
|
255
|
260
|
299
|
307
|
|
T. of cycle 50/60 Hz
|
s.
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
|
重量
|
Kg.
|
5,9
|
5,9
|
6
|
6,6
|
7
|
12,9
|
14
|
訂貨須知：
一、①不銹鋼三片式電動球閥產品名稱與型號②不銹鋼三片式電動球閥口徑③不銹鋼三片式電動球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的不銹鋼三片式電動球閥型號，請按不銹鋼三片式電動球閥號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的閥門專家為您審核把關。
