公稱壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
殼體試驗壓力（MPa）
|
0.9
|
1.5
|
2.4
|
|
密封試驗壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
最高進口壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
出口壓力范圍（MPa）
|
0.05-0.4
|
0.1-0.8
|
0.1-1.0
|
|
壓力特性偏差（MPa）△P2P
|
GB12244-1989
|
||
|
流量特性偏差（MPa）△P2G
|
GB12244-1989
|
||
|
最小壓差（MPa）
|
0.1
|
0.15
|
0.15
|
|
滲漏量
|
GB12245-1989
|
||
|
零件名稱
|
零件材料
|
|
閥體、閥蓋
|
WCB
|
|
底蓋
|
WCB
|
|
閥座、閥瓣
|
2Cr13
|
|
波紋管
|
1Cr18N9Ti
|
|
波紋管上墊
|
2Cr13
|
|
波紋管下墊
|
2Cr13
|
|
號向座
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
調(diào)節(jié)彈簧
|
60S12Mn
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
|

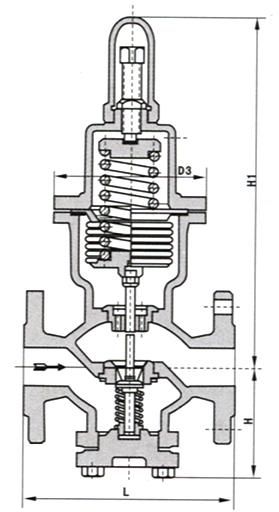

公稱通徑DN
|
外形尺寸
|
連接尺寸
|
|||||||||||||||||
|
L
|
H
|
H1
|
PN1.6MPa
|
PN1.6MPa
|
PN1.6MPa
|
||||||||||||||
|
0.6/1.0MPa
|
1.6MPa
|
D
|
K
|
n-Φ
|
d
|
C
|
D
|
K
|
n-Φ
|
d
|
C
|
D
|
K
|
n-Φ
|
d
|
C
|
|||
|
15
|
140
|
140
|
290
|
90
|
80
|
55
|
4-12
|
40
|
12
|
95
|
65
|
4-14
|
45
|
12
|
95
|
65
|
4-14
|
45
|
14
|
|
20
|
140
|
140
|
295
|
98
|
90
|
65
|
4-12
|
50
|
12
|
105
|
75
|
4-14
|
55
|
14
|
105
|
75
|
4-14
|
55
|
14
|
|
25
|
160
|
160
|
295
|
110
|
100
|
75
|
4-12
|
60
|
14
|
115
|
85
|
4-14
|
65
|
14
|
115
|
85
|
4-14
|
65
|
14
|
|
32
|
1080
|
180
|
295
|
110
|
120
|
90
|
4-14
|
70
|
14
|
135
|
100
|
4-18
|
78
|
16
|
135
|
100
|
4-18
|
78
|
16
|
|
40
|
200
|
200
|
325
|
125
|
130
|
100
|
4-14
|
80
|
14
|
145
|
110
|
4-18
|
85
|
16
|
145
|
110
|
4-18
|
85
|
16
|
|
50
|
230
|
230
|
325
|
125
|
150
|
110
|
4-14
|
90
|
14
|
160
|
125
|
4-18
|
100
|
16
|
160
|
125
|
4-18
|
100
|
16
|
|
65
|
280
|
325
|
130
|
160
|
130
|
4-14
|
110
|
14
|
180
|
145
|
4-18
|
120
|
18
|
180
|
145
|
4-18
|
120
|
18
|
|
|
80
|
310
|
380
|
160
|
185
|
150
|
4-18
|
125
|
16
|
195
|
160
|
4-18
|
135
|
18
|
195
|
160
|
8-18
|
135
|
20
|
|
|
100
|
350
|
380
|
170
|
205
|
170
|
4-18
|
145
|
16
|
215
|
180
|
8-18
|
155
|
20
|
215
|
180
|
8-18
|
155
|
20
|
|
