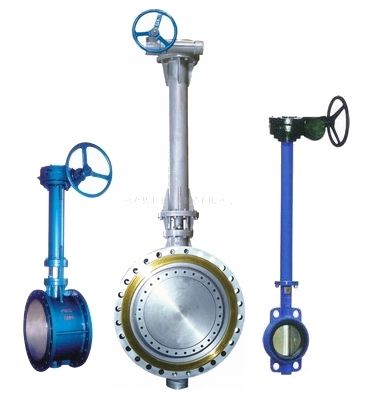

一、產品[D373H D673H D973H對夾金屬密封長桿蝶閥]的詳細資料：

產品名稱：對夾式長桿蝶閥、對夾式彈性硬密封,對夾式硬密封,彈性硬密封

產品型號： D373H、D373Y

詳細介紹：加長桿蝶閥又叫翻板閥,是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。加長桿蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。加長桿蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。加長桿蝶閥全開到全關通常是小于90° ，加長桿蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。一般密封座的壽命在正常情況下，橡膠15年-20年，金屬的80年-90年。加長桿蝶閥操作力矩，因開度及閥門啟閉方向不同其值各異，臥式蝶閥，特別是大口徑閥，由于水深，閥軸上、下水頭差所產生的力矩也不容忽視。另外，閥門進口側裝置彎頭時，形成偏流，力矩會有增加。閥門處于中間開度時，由于水流動力矩起作用，操作機構需要自鎖.蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。 調節性能好。蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接.驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

長桿蝶閥的優點:

1、啟閉方便迅速、省力、流體阻力小，可以經常操作.

2、結構簡單，體積小，重量輕。

3、可以運送泥漿，在管道口積存液體最少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

二、主要技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

三、主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

四、D373H對夾式硬密封長桿蝶閥采用標準 :

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

五、D373H-0.6/1.0對夾式硬密封長桿蝶閥主要外形連接尺寸: （單位:mm）

公稱通徑		結構長度 標準值	外形尺寸（參考值）										連接尺寸（標準值）				重量 （kg）
			H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	14
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	16
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	26
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	28
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22	44
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22	68
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22	85
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22	121
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-22	140
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26	190
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400

六、D373H-16/25對夾式硬密封長桿蝶閥主要外形連接尺寸: （單位:mm）

公稱通徑		結構長度 標準值	外形尺寸（參考值）										連接尺寸（標準值）				重量 （kg）
			H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18	11
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18	12
80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。 注：Dt-代表彈性密封結構。

七、DT373H-40C.P.R.V系列對夾式彈性金屬硬密封蝶閥

注：Dt-代表彈性密封結構。

訂貨須知：
一、①長桿蝶閥產品名稱與型號②長桿蝶閥口徑③長桿蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的長桿蝶閥型號，請按長桿蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
