一、Q611S氣動塑料球閥詳細資料：
產品名稱：氣動塑料球閥
產品型號：Q611S
產品簡介： Q611S氣動塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
外型結構緊湊美觀
本體重量輕容易安裝
耐腐蝕性強，應用范圍廣
材質衛生無毒
耐磨損、容易拆卸，維護簡單易行
二、Q611S氣動球閥參數：
|
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
|
公稱通徑 |
15～100mm |
|
公稱壓力 |
1.0～1.6Mpa |
|
適用溫度 |
0～+60℃ |
|
連接方式 |
法蘭、螺紋、由令 |
|
閥結構 |
一體、三通L、三通T |
|
閥體材質 |
UPVC、CPVC、PP |
|
閥芯材質 |
UPVC、CPVC、PP |
|
密封材質 |
EPDM、FPM |
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
三、Q611S氣動塑料球閥主要零部件性質：
氣動塑料球閥閥體采用聚丙烯UPVC、CPVC材料，耐化學性非常好，對一般的酸、有機溶劑的抵抗性好。常用作PVC球閥的密封橡膠材料有三元乙丙橡膠EPDM和氟橡膠FPM等。根據其各自的特點而適用于不同的環境：EPDM可耐一般酸堿，耐化學藥品性和耐水性好，但不耐礦物油和過熱蒸汽(200℃)，使用溫度在-40～120℃。而FPM耐油、耐熱、耐酸堿和耐化學藥品性能佳。常用于耐高溫、耐腐蝕的場合，使用溫度在-20℃～210℃。

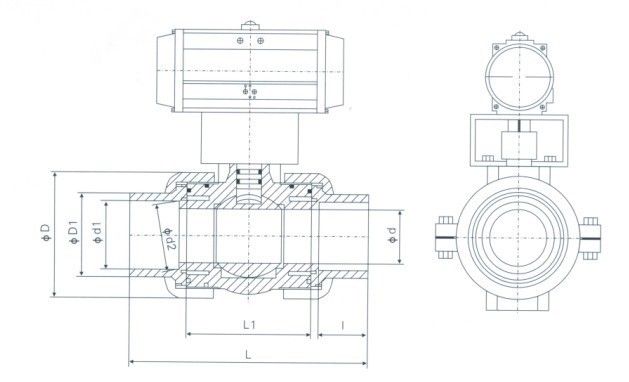

四、Q611G氣動PP球閥外型尺寸：
|
SIZE
Nom |
15mm
(1/2″) |
20mm
(3/4″) |
25mm
(1″) |
32mm
(1-1/4″) |
40mm
(1-1/2″) |
50mm
(2″) |
65mm
(2-1/2″) |
80mm
(3″) |
100mm
(4″) |
|
|
JIS |
D1 |
22.30 |
26.30 |
32.33 |
38.43 |
48.46 |
60.56 |
76.60 |
89.6 |
114.7 |
|
D2 |
21.70 |
25.50 |
31.67 |
37.57 |
47.54 |
59.44 |
75.87 |
88.83 |
113.98 |
|
|
1 |
22.22 |
25.40 |
28.6 |
31.8 |
34.9 |
38.1 |
44.45 |
63 |
69.0 |
|
|
ANSI |
d1 |
21.54 |
26.87 |
33.65 |
42.42 |
48.56 |
60.63 |
73.38 |
89.31 |
114.76 |
|
d2 |
21.23 |
26.57 |
32.27 |
42.04 |
48.11 |
60.17 |
72.85 |
88.7 |
114.07 |
|
|
1 |
22.22 |
25.40 |
28.58 |
31.75 |
34.93 |
38.10 |
44.45 |
47.63 |
57.15 |
|
|
DIN |
d1 |
20.3 |
25.3 |
32.3 |
40.3 |
50.3 |
63.0 |
75.3 |
90.3 |
110.4 |
|
d2 |
20.1 |
25.1 |
32.1 |
40.1 |
50.1 |
63.1 |
75.1 |
90.1 |
110.1 |
|
|
1 |
16 |
19 |
22 |
26 |
31 |
38 |
44 |
51 |
61 |
|
|
BS |
d1 |
21.5 |
26.9 |
33.7 |
42.4 |
48.4 |
60.5 |
- |
- |
- |
|
d2 |
21.3 |
26.7 |
33.5 |
42.2 |
42.8 |
60.3 |
- |
- |
- |
|
|
1 |
16.5 |
19.5 |
22.5 |
27 |
30 |
36 |
- |
- |
- |
|
|
THD/IN |
NPT |
14 |
14 |
11.5 |
11.5 |
11.5 |
11.5 |
8 |
8 |
8 |
|
PT |
14 |
14 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
|
D |
45 |
55 |
66 |
82 |
98 |
120 |
140 |
160 |
225 |
|
|
D1 |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
|
d |
13 |
18 |
23 |
30 |
38 |
48 |
61 |
69 |
99 |
|
|
L |
112 |
132 |
144 |
165 |
171 |
200 |
273 |
303 |
326 |
|
|
L1 |
60 |
73 |
78 |
87 |
92 |
112 |
136 |
158 |
176 |
|
|
執行器 |
JA032D |
JAI052D |
JAI052D |
JAI063D |
JAI075D |
JAI083D |
JAI092D |
JAI105D |
JAI140D |
|
訂貨須知：
一、①Q(mào)611S氣動塑料球閥產品名稱與型號②Q611S氣動塑料球閥口徑③Q611S氣動塑料球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q611S氣動塑料球閥型號，請按Q611S氣動塑料球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
