一、產品[Z560Y磅級高溫高壓電站閘閥]的詳細資料：

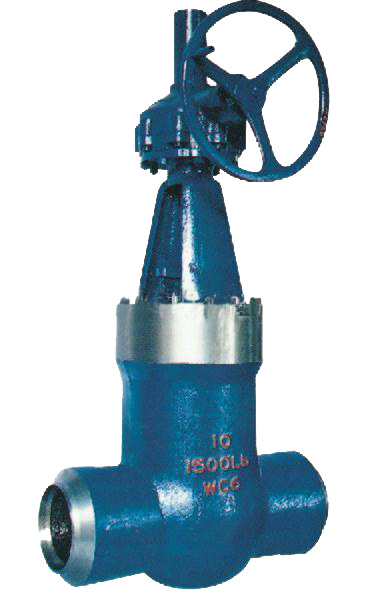

產品名稱：Z560Y傘齒輪電站閘閥
產品型號：Z560Y
產品用途：Z560Y磅級電站閘閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等。閘板與閥座密封面采用司太立-stellite鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
二、Z560Y傘齒輪電站閘閥結構特點：
1. 高溫高壓磅級電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
3. 閘板與閥座密封面采用司太立(stellite)鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4. 磅級高溫高壓電站閘閥的閥桿經調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
6. 電動閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
三、Z560Y傘齒輪閘閥標準規范：
設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.34 E101
焊接連接尺寸：JB/T 3595-93、ASME B16.25
壓力溫度等級：ASME B16.34 E101
四、Z560Y傘齒輪電站閘閥主要性能規范：
|
產品型號 |
Z560Y-160 |
Z560Y-P54100V |
||||||||
|
Z560Y-200 |
Z560Y-P54140V |
|||||||||
|
Z560Y-250 |
Z560Y-P54170V |
|||||||||
|
Z560Y-320 |
Z560Y-P57170V |
|||||||||
|
公稱通徑（DN/mm） |
15~50、2 |
|||||||||
|
適用溫度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
||||||
|
適用介質 |
水、蒸汽、氣體、石油產品 |
|||||||||
|
試驗壓力（MPa） |
公稱壓力 |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
|
|
強度試驗 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
||
|
密封試驗 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18.7 |
||
五、Z560Y傘齒輪電站閘閥主要零部件材料：
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
閘板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
閥桿 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|||
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
|
填料 |
增強柔性石墨 |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |
|
|
空桿螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
|
適用溫度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
六、Z560Y傘齒輪電站閘閥連接尺寸：
七、焊接閘閥外形尺寸 國標電站（手動）：
|
公稱壓力 |
公稱通徑 |
外形尺寸及連接尺寸 |
||||
|
L |
D |
L1 |
d |
H |
||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
焊接閘閥磅級電站（手動）
|
型號 |
規格in |
外形尺寸及連接尺寸 |
||
|
d |
L |
H |
||
|
Z60Y-1500Lb |
2 1/2 |
56 |
254 |
671 |
|
3 |
64 |
305 |
692 |
|
|
4 |
84 |
406 |
790 |
|
|
5 |
100 |
483 |
875 |
|
|
6 |
126 |
559 |
1055 |
|
|
8 |
158 |
711 |
1148 |
|
|
Z60Y-2000Lb |
2 1/2 |
50 |
330 |
640 |
|
3 |
60 |
368 |
690 |
|
|
4 |
80 |
457 |
806 |
|
|
5 |
96 |
533 |
980 |
|
|
6 |
118 |
610 |
1090 |
|
|
Z60Y-2000Lb |
2 1/2 |
46 |
330 |
639 |
|
3 |
54 |
368 |
680 |
|
|
4 |
70 |
457 |
805 |
|
|
5 |
86 |
533 |
965 |
|
|
6 |
104 |
610 |
1070 |
|
|
Z60Y-3500Lb |
3 |
44 |
440 |
745 |
|
4 |
56 |
540 |
860 |
|
焊接閘閥磅級電站（傘齒輪）
|
型號 |
規格in |
外形尺寸及連接尺寸 |
|||||
|
d |
L |
H |
|||||
|
Z560Y-1500Lb |
8 |
158 |
711 |
813 |
|||
|
10 |
200 |
864 |
998 |
||||
|
12 |
250 |
991 |
1156 |
||||
|
14 |
280 |
1067 |
1287 |
||||
|
16 |
318 |
1194 |
1413 |
||||
|
Z560-2000Lb |
8 |
148 |
762 |
935 |
|||
|
10 |
180 |
914 |
1050 |
||||
|
12 |
222 |
1041 |
1150 |
||||
|
14 |
254 |
1118 |
1231 |
||||
|
16 |
294 |
1245 |
1330 |
||||
|
型號 |
規格in |
外形尺寸及連接尺寸 |
|||||
|
d |
L |
H |
|||||
|
Z560Y-2500Lb |
6 |
127 |
610 |
928 |
|||
|
8 |
130 |
762 |
851 |
||||
|
10 |
162 |
914 |
1031 |
||||
|
12 |
210 |
1041 |
1166 |
||||
|
14 |
234 |
1118 |
1217 |
||||
|
16 |
264 |
1245 |
1381 |
||||
|
Z560Y-3500Lb |
5 |
74 |
616 |
774 |
|||
|
6 |
88 |
692 |
857 |
||||
|
8 |
116 |
846 |
1041 |
||||
|
10 |
142 |
1000 |
1197 |
||||
|
12 |
174 |
1124 |
1338 |
||||
訂貨須知：
一、①Z560Y磅級高溫高壓電站閘閥產品名稱與型號②Z560Y磅級高溫高壓電站閘閥口徑③Z560Y磅級高溫高壓電站閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z560Y磅級高溫高壓電站閘閥型號，請按Z560Y磅級高溫高壓電站閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
