一、產品API美標閘閥概述
法蘭連接鋼制美標閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
結構特點
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
 |
|
二、API美標閘閥應用規范
|
設計與制造 Design and Manufacture
|
結構長度
Face to face/ End to end
|
法蘭尺寸
FlangeDimension
|
對焊連接尺寸
Butt welding dimension
|
壓力-溫度Pressure Temperature Lating
|
試驗-檢驗Inspection and Test
|
|
API 600
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
|
API 6D
|
API 6D
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 6D
|
三、壓力試驗 Pressure Test
|
公稱壓力PN(Lb) NominalPressure
|
強度試驗
Shell Test
|
水密封試驗
WaterSeal Test
|
氣密封試驗
Air SealTest
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
630
|
|
900
|
23.0
|
3330
|
17
|
2445
|
四、主要零件材料及性能Main Part Materials and Property
|
體蓋瓣 Body Cover Disc
|
閥桿
Stem
|
密封面
Sealing Face
|
墊片（環）
Sealing Shim
|
填料 Packing
|
工作溫度℃Working Temperature
|
適用介質Suitable Medium
|
|
WCB
|
2Cr13
|
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon
|
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L
|
柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
|
≤425
|
水 蒸汽 油品
Water
Steam
Petroleum
Products
|
|
WC1
|
38CrMoAl 25Cr2MoV
|
≤425
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
C5 C12
|
≤540
|
|
CF8
|
F304
|
≤200
|
硝酸
醋酸
尿素
Nitric acid
Acetic acid
|
|
CF8M
|
F316
|
|
CF3
|
F304L
|
|
CF3M
|
F316L
|
五、150Lb主要尺寸和重量 Size Main Dimensions and Weight
|
DN
|

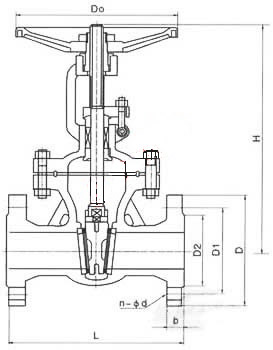

150Lb凸面法蘭（RF） 主要尺寸 Dimensions（mm）
|
重量 Weight
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
169
|
100
|
5
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
192
|
100
|
6.1
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
230
|
120
|
9
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
246
|
120
|
12
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
283
|
150
|
17
|
|
50
|
2
|
178
|
152
|
120.7
|
92
|
19.0
|
4-19
|
323
|
150
|
23
|
|
65
|
21/2
|
190.5
|
178
|
139.7
|
105
|
22.4
|
4-19
|
347
|
180
|
45
|
|
80
|
3
|
230
|
190
|
152.4
|
127
|
24
|
4-19
|
383
|
200
|
50
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
24
|
8-19
|
457
|
200
|
63
|
|
125
|
5
|
254
|
254
|
216
|
186
|
24
|
8-22.5
|
632
|
250
|
89
|
|
150
|
6
|
267
|
279
|
241.5
|
216
|
25.4
|
8-22.5
|
635
|
250
|
108
|
|
200
|
8
|
292
|
343
|
298.5
|
270
|
28.4
|
8-22.5
|
762
|
280
|
171
|
|
250
|
10
|
330
|
406
|
362
|
324
|
30.2
|
12-25.4
|
892
|
300
|
263
|
|
300
|
12
|
356
|
483
|
431.8
|
381
|
32
|
12-25.4
|
1080
|
350
|
346
|
|
350
|
14
|
381
|
533
|
476.3
|
413
|
35
|
12-29
|
1295
|
350
|
488
|
|
400
|
16
|
406
|
597
|
539.8
|
470
|
36.6
|
16-29
|
1435
|
400
|
621
|
|
450
|
18
|
432
|
635
|
577.9
|
533
|
39.6
|
16-32
|
1626
|
400
|
814
|
|
500
|
20
|
457
|
398
|
635
|
584
|
43
|
20-32
|
1829
|
450
|
992
|
|
600
|
24
|
508
|
813
|
749.3
|
692
|
48.8
|
20-35
|
2175
|
500
|
1492
|
|
650
|
26
|
559
|
786
|
744.5
|
711
|
51.3
|
36-22.5
|
2235
|
550
|
1801
|
|
700
|
28
|
610
|
837
|
795.3
|
762
|
44.5
|
40-22.5
|
2310
|
600
|
1933
|
|
750
|
30
|
610
|
887
|
846
|
813
|
44.5
|
44-22.5
|
2695
|
600
|
2272
|
|
800
|
32
|
660
|
941
|
900
|
864
|
46
|
48-22.5
|
3708
|
--
|
--
|
|
900
|
36
|
711
|
1057
|
1009.7
|
927
|
52.3
|
40-25.4
|
3924
|
--
|
--
|
六、300Lb主要尺寸和重量 Size Main Dimensions and Weight
|
DN
|
300Lb凸面法蘭（RF） 主要尺寸Dimensions（mm）
|
重量
Weight
|
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
15
|
1/2
|
140
|
95
|
66.5
|
35
|
14.2
|
4-16
|
169
|
120
|
5.2
|
|
20
|
3/4
|
152
|
117
|
82.5
|
43
|
16
|
4-19
|
193
|
150
|
6.3
|
|
25
|
1
|
165
|
123
|
89
|
51
|
17.5
|
4-19
|
230
|
150
|
8.6
|
|
32
|
11/4
|
178
|
133
|
98.5
|
63
|
19
|
4-19
|
246
|
160
|
14.3
|
|
40
|
11/2
|
190
|
155
|
114.3
|
76
|
20.6
|
4-22.5
|
283
|
180
|
15.6
|
|
50
|
2
|
216
|
165
|
127
|
92
|
22.4
|
8-19
|
330
|
200
|
30
|
|
65
|
21/2
|
241
|
190
|
149.4
|
105
|
25.4
|
8-22.5
|
368
|
240
|
44
|
|
80
|
3
|
283
|
210
|
168.1
|
127
|
28.4
|
8-22.5
|
394
|
280
|
61
|
|
100
|
4
|
305
|
254
|
200.2
|
157
|
31.8
|
8-22.5
|
473
|
300
|
77
|
|
125
|
5
|
381
|
279
|
235
|
186
|
35
|
8-22.5
|
660
|
350
|
125
|
|
150
|
6
|
403
|
318
|
269.7
|
216
|
36.6
|
12-25.5
|
711
|
400
|
153
|
|
200
|
8
|
419
|
381
|
330.2
|
270
|
41.2
|
12-25.4
|
813
|
400
|
286
|
|
250
|
10
|
457
|
444
|
387.5
|
324
|
47.8
|
16-28.4
|
1003
|
450
|
412
|
|
300
|
12
|
502
|
521
|
450.8
|
381
|
50.8
|
16-32
|
1137
|
500
|
576
|
|
350
|
14
|
762
|
584
|
514.4
|
413
|
54
|
20-32
|
1489
|
600
|
886
|
|
400
|
16
|
838
|
648
|
571.5
|
470
|
57.2
|
20-35
|
1580
|
650
|
1175
|
|
450
|
18
|
914
|
711
|
628.7
|
533
|
60.4
|
24-35
|
1017
|
700
|
1301
|
|
500
|
20
|
991
|
775
|
685.8
|
584
|
63.5
|
24-35
|
2228
|
700
|
1672
|
|
600
|
24
|
1143
|
914
|
812.8
|
692
|
70
|
24-41
|
2650
|
750
|
2556
|
|
650
|
26
|
1245
|
867
|
803.1
|
736.6
|
90.0
|
32-35
|
3219
|
--
|
--
|
|
700
|
28
|
1346
|
921
|
857.3
|
787.4
|
90.0
|
36-35
|
3378
|
--
|
--
|
|
750
|
30
|
1397
|
991
|
902.8
|
844.6
|
93.7
|
36-38
|
3530
|
--
|
--
|
|
訂貨須知：
一、①API美標閘閥產品名稱與型號②Z41W系列美標閘閥口徑③API美標閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的API美標閘閥型號，請按API美標閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
