一、產品[Z941Y型電動法蘭閘閥]的詳細資料：
產品名稱：電動閘閥電動法蘭閘閥
產品型號：Z941Y
產品概述：Z941Y型電動閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截斷閥，用于截斷或接通管路中的介質。
目前，國內閘閥普遍采用的是七十年代的三化設計結構。與美國、日本等先進國家的閘閥相比，結構笨大，閥體材料品種不全，密封性能不可靠。尤其是PN1.0MPa的低壓閘閥，國內只有鑄鐵材料，鑄鐵閘閥常常發生閥體凍裂、閘板脫落等嚴重問題，鑄鐵閘閥的碳鋼閥桿易銹蝕，填料墊片質量差，內外泄漏嚴重。對于腐蝕性介質工況，國內缺少適用于低壓系統的PN1.0MPa不銹鋼閘閥，用較高壓力級的不銹鋼閘閥代用，不僅增大了工程或項目的投資，也造成了不銹鋼材料不必要的浪費。凱斯特閥門系引進設備配套用閥門的專業生產廠家，多年從事進口閥門的國產化工作，并不斷吸收國外先進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。
針對國內閘閥普遍存在的問題，開發了具有如下特點的法蘭連接鋼制閘閥:
①符合國內外先進標準的要求，密封可靠，性能優良。
②閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
二、Z941Y型電動閘閥產品用途:
法蘭連接鋼制閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃(碳鋼)及-40～200℃(不銹鋼)的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
三、Z941Y型電動閘閥標準規范:
|
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
|
GB12234 |
GB1221 |
GB9131、 |
JB/T74～90、 |
JB/T9092 |
四、Z941Y型電動閘閥型號、材料及主要參數:
|
主 |
閥體、閥蓋、閘板 |
WCB |
ZG1Cr18 Ni9Ti |
CF8 |
CF3 |
ZG1Cr18 Ni12Mo2Ti |
CF8M |
|
|
密封面 |
Cr13或硬質合金 |
本體(W)或硬質合金(Y) |
||||||
|
閥桿及內件 |
2Cr13 |
1Cr18 Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18 Ni12Mo2Ti |
0Cr17Ni12Mo2 |
||
|
填料 |
柔性石墨 |
|||||||
|
墊片 |
不銹鋼纏繞墊片 |
|||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
|||
|
適用溫度 |
-29～425℃ |
-40～500℃ |
||||||

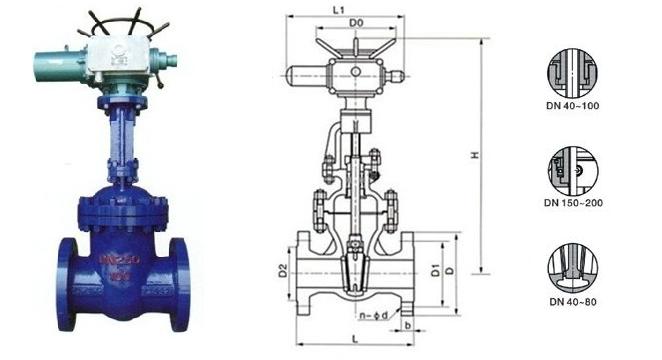

五、Z941Y型電動閘閥主要連接尺寸:
|
公稱壓力 PN(MPa) |
公稱通徑 |
主要外形尺寸及連接尺寸 |
電動裝置 型號 |
公稱轉矩 Nm |
電動機功率 Kw |
質量 |
|||||||||||
|
L |
D |
D1 |
D2 |
D8 |
D6 |
b |
z-Φd |
H |
L1 |
L2 |
Do |
||||||
|
10.0 |
40 |
240 |
165 |
125 |
95 |
75 |
76 |
26 |
4-23 |
680 |
590 |
371 |
365 |
DZW15A |
150 |
0.37 |
113 |
|
50 |
250 |
195 |
145 |
112 |
85 |
88 |
28 |
4-25 |
810 |
590 |
371 |
365 |
DZW20A |
200 |
0.55 |
123 |
|
|
65 |
280 |
220 |
170 |
138 |
110 |
110 |
32 |
8-25 |
860 |
590 |
371 |
365 |
DZW20A |
200 |
0.55 |
133 |
|
|
80 |
310 |
230 |
180 |
148 |
115 |
121 |
34 |
8-25 |
892 |
590 |
371 |
365 |
DZW30A |
300 |
0.75 |
165 |
|
|
100 |
350 |
265 |
210 |
172 |
145 |
150 |
38 |
8-30 |
1013 |
590 |
371 |
365 |
DZW45A |
450 |
1.1 |
220 |
|
|
125 |
400 |
310 |
250 |
210 |
175 |
176 |
42 |
8-34 |
1184 |
810 |
515 |
470 |
DZW60A |
600 |
1.5 |
292 |
|
|
150 |
450 |
350 |
290 |
250 |
205 |
204 |
46 |
12-34 |
1250 |
830 |
450 |
470 |
DZW90 |
900 |
2.2 |
389 |
|
|
200 |
550 |
430 |
360 |
312 |
265 |
260 |
54 |
12-41 |
1250 |
830 |
450 |
550 |
DZW120 |
1200 |
3.0 |
502 |
|
|
250 |
650 |
500 |
430 |
382 |
320 |
313 |
60 |
12-41 |
1650 |
870 |
565 |
550 |
DZW180 |
1800 |
4.0 |
790 |
|
|
300 |
750 |
585 |
500 |
442 |
375 |
364 |
70 |
16-48 |
1800 |
870 |
565 |
320 |
DZW250 |
2500 |
5.5 |
910 |
|
|
350 |
850 |
655 |
560 |
498 |
420 |
422 |
76 |
16-54 |
2030 |
1170 |
770 |
320 |
DZW350 |
3500 |
7.5 |
1610 |
|
|
400 |
950 |
715 |
620 |
558 |
480 |
474 |
80 |
16-54 |
2250 |
1170 |
770 |
320 |
DZW500 |
5000 |
10 |
2512 |
|
|
500 |
1150 |
815 |
724 |
635 |
584 |
576 |
89 |
24-54 |
- |
1060 |
794 |
- |
DZW8000 |
8000 |
13 |
- |
|
|
16.0 |
40 |
260 |
175 |
125 |
92 |
75 |
76 |
32 |
4-27 |
670 |
590 |
371 |
365 |
DZW15A |
150 |
0.37 |
118 |
|
50 |
300 |
215 |
165 |
132 |
95 |
88 |
36 |
8-25 |
832 |
590 |
371 |
365 |
DZW20A |
200 |
0.55 |
136 |
|
|
65 |
340 |
245 |
190 |
152 |
110 |
110 |
44 |
8-30 |
880 |
590 |
371 |
365 |
DZW30A |
300 |
0.75 |
175 |
|
|
80 |
390 |
260 |
205 |
168 |
130 |
121 |
46 |
8-30 |
905 |
590 |
371 |
365 |
DZW30A |
300 |
0.75 |
206 |
|
|
100 |
450 |
300 |
240 |
200 |
160 |
150 |
48 |
8-34 |
1071 |
590 |
371 |
365 |
DZW45A |
450 |
1.1 |
295 |
|
|
125 |
525 |
355 |
285 |
238 |
190 |
176 |
60 |
8-41 |
1163 |
810 |
515 |
470 |
DZW60A |
600 |
1.5 |
432 |
|
|
150 |
600 |
390 |
318 |
270 |
205 |
204 |
66 |
12-41 |
1170 |
830 |
450 |
470 |
DZW90 |
900 |
2.2 |
601 |
|
|
200 |
750 |
480 |
400 |
345 |
275 |
260 |
78 |
12-48 |
1440 |
830 |
450 |
550 |
DZW120 |
1200 |
3.0 |
853 |
|
|
250 |
838 |
580 |
485 |
425 |
330 |
313 |
88 |
12-54 |
- |
870 |
565 |
550 |
DZW180 |
1800 |
4.0 |
- |
|
|
300 |
965 |
665 |
570 |
510 |
380 |
364 |
100 |
16-54 |
- |
870 |
565 |
320 |
DZW250 |
2500 |
5.5 |
- |
|
|
20.0 |
50 |
350 |
210 |
160 |
128 |
95 |
70 |
40 |
8-25 |
813 |
590 |
371 |
365 |
DZW20A |
200 |
0.55 |
129 |
|
65 |
410 |
260 |
203 |
165 |
11, 0 |
97 |
48 |
8-30 |
855 |
590 |
371 |
365 |
DZW30A |
300 |
0.75 |
154 |
|
|
80 |
470 |
290 |
230 |
190 |
160 |
116 |
64 |
8-34 |
1016 |
590 |
371 |
365 |
DZW45A |
450 |
1.1 |
233 |
|
|
100 |
550 |
360 |
292 |
245 |
190 |
138 |
66 |
8-41 |
1099 |
810 |
515 |
470 |
DZW60A |
600 |
1.5 |
348 |
|
|
125 |
650 |
385 |
318 |
270 |
205 |
170 |
76 |
12-41 |
1160 |
830 |
450 |
470 |
DZW90 |
900 |
2.2 |
- |
|
|
150 |
750 |
440 |
360 |
305 |
240 |
190 |
82 |
12-48 |
1240 |
830 |
450 |
550 |
DZW120 |
1200 |
3.0 |
- |
|
|
200 |
832 |
535 |
440 |
380 |
305 |
245 |
92 |
12-54 |
- |
870 |
565 |
320 |
DZW180 |
1800 |
4.0 |
- |
|
|
250 |
991 |
670 |
572 |
508 |
380 |
319 |
110 |
16-58 |
- |
870 |
565 |
230 |
DZW250 |
2500 |
5.5 |
- |
|
訂貨須知：
一、①Z941Y型電動法蘭閘閥產品名稱與型號②Z941Y型電動法蘭閘閥口徑③Z941Y型電動法蘭閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z941Y型電動法蘭閘閥型號，請按Z941Y型電動法蘭閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
