一、Q644F,Q645F型氣動三通球閥的資料：
名稱：氣動球閥/氣動三通球閥
型號：Q644F,Q645F型 Q614F,Q615F型
Q644F,Q645F型氣動三通球閥/氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。電動三通球閥采用HL型、3810R型或QB型回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。氣動三通內螺紋球閥由GT型、DA型、AW型氣動活塞式雙作用或單作用(彈簧復位式)執行機構組成，有比例調節型(采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作)。二位切換型(采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制
二、氣動三通球閥產品結構
|
產品名稱 |
Q644F型氣動球閥 |
|||
|
作用形式 |
開關型 調節型 |
|||
|
連接形式 |
法蘭式 對夾式 管螺紋式 |
|||
|
結構形式 |
O型浮動球式 |
O型固定球式 |
||
|
閥座密封形式 |
軟質密封 |
硬質合金密封 |
軟質密封 |
硬質合金密封 |
|
|
|
|
|
|
三、氣動三通球閥氣動執行器
GT、DA、AW型角行程氣動執行機構是V型球閥的驅動裝置，由活塞式雙作用和單作用(彈簧復位式)兩種，由緊湊的雙(單)活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。(單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好
四、氣動三通球閥主要零件材料及適用溫度、介質
|
公稱通徑mm |
DN15-DN300 |
|||
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥座密封 |
增強聚四氟乙烯 、對位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
適用工況 |
適用介質 |
蒸汽、水、油品 |
硝酸堿類腐蝕性介質 |
醋酸類腐蝕性介質 |
|
適用溫度 |
聚四氟乙烯≤180℃，對位聚苯≤300℃ |
|||
五、氣動三通球閥應用規范
|
設計制造標準 |
法蘭尺寸標準 |
結構長度標準 |
檢驗試驗標準 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
六、氣動三通球閥性能規范
|
試驗壓力 |
公稱壓力(Mpa) |
壓力級 |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
七、氣動三通球閥主要技術參數和性能指標
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系數KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
||
|
公稱壓力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯轉角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快開式或比例調節式 |
||||||||||||
|
連接形式 |
法蘭式、管螺紋式(G") |
||||||||||||
|
調節型 |
信號范圍 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 |
|||||||||||
|
氣動執行機構 |
型號 |
DA、GT系列；AW系列 |
|||||||||||
|
氣源壓力 |
0.3～0.7MPa(凈化壓縮空氣) |
||||||||||||
|
配用附件 |
電-氣閥門定位器、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構 |
||||||||||||
|
調節型 |
輸入信號 |
電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa |
|||||||||||
|
二位切換型 |
回信電壓 |
AC220V/DC24V/DC110V |
|||||||||||
八、Q614F,Q615F型氣動三通球閥管螺紋：L型
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
|
11/2" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
九、Q614F,Q615F型氣動三通球閥管螺紋：T型
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
|
11/4" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
|
11/2" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |

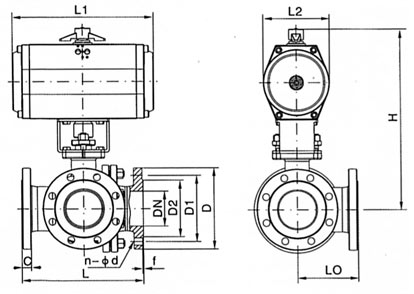

十、Q644F,Q645F型氣動三通球閥外形連接尺寸
|
公稱壓力或壓力級 |
公稱通徑 |
尺寸 |
|||||||
|
mm |
in |
L |
L1 |
D |
D1 |
D2 |
b |
z-Φd |
|
|
PN1.6MPa |
15 |
|
130 |
65 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
|
150 |
75 |
105 |
75 |
55/58 |
14/16 |
4-14 |
|
|
25 |
|
160 |
80 |
115 |
85 |
65/68 |
14/16 |
4-14 |
|
|
32 |
|
180 |
90 |
135/140 |
100 |
78 |
16 |
4-18 |
|
|
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
16 |
4-18 |
|
|
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
16/18 |
4-18 |
|
|
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
18 |
4-18 |
|
|
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
20 |
4-18 |
|
|
100 |
|
350 |
175 |
215/220 |
180 |
155/158 |
20 |
4-18 |
|
|
125 |
|
400 |
200 |
245/250 |
210 |
185/188 |
22 |
4-18 |
|
|
150 |
|
480 |
240 |
280/285 |
240 |
210/212 |
24/22 |
8-23/8-22 |
|
|
|
15 |
|
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
|
20 |
|
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
|
|
25 |
|
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
|
|
32 |
|
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
|
|
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
|
|
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
|
|
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
|
|
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
22/24 |
8-18 |
|
|
100 |
|
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
|
|
125 |
|
400 |
200 |
270 |
220 |
188 |
28/26 |
8-25/8-26 |
|
|
150 |
|
480 |
240 |
300 |
250 |
218 |
30/28 |
8-25/8-26 |
|
|
PN4.0MPa |
15 |
|
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
|
20 |
|
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
|
|
25 |
|
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
|
|
32 |
|
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
|
|
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
|
|
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
|
|
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
|
|
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
22 |
8-18 |
|
|
100 |
|
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
|
|
125 |
|
400 |
200 |
270 |
220 |
188 |
28 |
8-25/8-26 |
|
|
150 |
|
480 |
240 |
300 |
250 |
218 |
30 |
8-25/8-26 |
|
|
|
15 |
1/2 |
130 |
65 |
89 |
60.5 |
35 |
- |
4-15 |
|
20 |
3/4 |
150 |
75 |
98 |
70 |
43 |
- |
4-15 |
|
|
25 |
1 |
160 |
80 |
108/110 |
79.5 |
51 |
11.5 |
4-15/4-16 |
|
|
32 |
11/4 |
180 |
90 |
117/120 |
89 |
64 |
13.0 |
4-15/4-16 |
|
|
40 |
11/2 |
200 |
100 |
127/130 |
98.5 |
73 |
14.5 |
4-15/4-16 |
|
|
50 |
2 |
230 |
115 |
152/150 |
120.5 |
92 |
16.0 |
4-19/4-20 |
|
|
65 |
21/2 |
290 |
145 |
178/180 |
139.5 |
105 |
17.5 |
4-19/4-20 |
|
|
80 |
3 |
310 |
155 |
190 |
152.5 |
127 |
19.5 |
4-19/4-20 |
|
|
100 |
4 |
350 |
175 |
229/230 |
190.5 |
157 |
24.0 |
8-19/4-20 |
|
|
125 |
5 |
400 |
200 |
254/255 |
216.0 |
186 |
24.0 |
8-22 |
|
|
150 |
6 |
480 |
240 |
279/280 |
241.5 |
216 |
25.5 |
8-22 |
|
|
JIS10K |
15 |
|
130 |
65 |
95 |
70 |
52 |
12 |
4-15 |
|
20 |
|
150 |
75 |
100 |
75 |
58 |
14 |
4-15 |
|
|
25 |
|
160 |
80 |
125 |
90 |
70 |
14 |
4-19 |
|
|
32 |
|
180 |
90 |
135 |
100 |
80 |
16 |
4-19 |
|
|
40 |
|
200 |
100 |
140 |
105 |
85 |
16 |
4-19 |
|
|
50 |
|
230 |
115 |
155 |
120 |
100 |
16 |
4-19 |
|
|
65 |
|
290 |
145 |
175 |
140 |
120 |
18 |
4-19 |
|
|
80 |
|
310 |
155 |
185 |
150 |
130 |
18 |
8-19 |
|
|
100 |
|
350 |
175 |
210 |
175 |
155 |
18 |
8-19 |
|
|
125 |
|
400 |
200 |
250 |
210 |
185 |
20 |
8-23 |
|
|
150 |
|
480 |
240 |
280 |
240 |
215 |
22 |
8-23 |
|
注：1、表中以分數表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90~59的尺寸），分母JB/T74~90系列
1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分數表示者，分子為ANSIB16.5尺寸，分母為GB9112~9131、SH3406尺寸。
訂貨須知：
一、①氣動三通球閥（調節型/開關型）產品名稱與型號②氣動三通球閥（調節型/開關型）口徑③氣動三通球閥（調節型/開關型）是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定凱斯特公司的氣動三通球閥（調節型/開關型）型號，請按氣動三通球閥（調節型/開關型）型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
