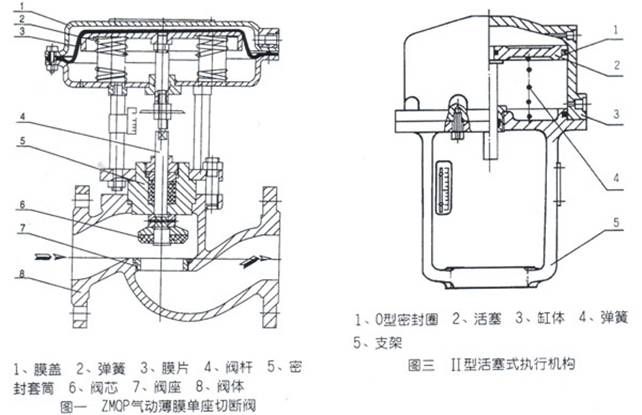

一、ZMQ氣動薄膜切斷閥特點：
·凱斯特牌ZMQ氣動薄膜切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30％,重量可減輕約30％。
·氣動薄膜切斷閥閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30％。
·閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
·平衡型閥內件,提高了切斷閥的許用壓差。
·波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
·活塞式執行機構,操作力大,使用壓差大。
二、零件資料：
閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
三、凱斯特牌ZMQ氣動薄膜切斷閥技術參數：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|
額定流量 系數 KV |
單座、雙座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 套筒 | . | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 公稱壓力 PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||
| 額定行程 (mm) | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
|
有效面積 (c m 2 ) |
ZMQ 型 | 100 | 200 | 400 | 600 | 1000 | |||||||
| ZSQ 型 | 100 | 125 | 160 | 250 | |||||||||
|
允許泄 漏量 |
硬密封 1/h | - 般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量 | |||||||||||
| 軟密封 | VI 級 | ||||||||||||
|
允許壓差 (MPa) |
ZMQ P N 正作用 | 6.4 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| ZMQ P N 反作用 | 6.4 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
| ZSQ P N | 6.4 | 6.1 | 3.5 | 2.3 | 3.0 | 1.9 | 1.9 | 1.5 | 0.93 | 0.84 | 0.65 | 0.47 | |
| Z M S QM | 公稱壓力 | ||||||||||||
|
信號壓力 (kPa) |
ZMQ | 0 或 250 | |||||||||||
| ZSQ | 0 或 400 ～ 600 | ||||||||||||
1)本產品性能指標貫徹GB/T4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.
四、規格重量：
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | ф 196 | ф 232 | ф 308 | ф 394 | ф 498 | ||||||||
| L | PN16 、 40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64 | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
| H | PN16 、 40 | 305 | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 |
| PN64 | 320 | 350 | 354 | 372 | 382 | 397 | 473 | 475 | 517 | 805 | 882 | 815 | |
| 波紋管密封型 | 375 | 409 | 414 | 431 | 441 | 468 | 555 | 570 | 613 | 855 | 915 | 1017 | |
| H 1 | PN16 、 40 | 50 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 |
| PN64 | 60 | 65 | 70 | 77.5 | 85 | 90 | 100 | 85 | 125 | 148 | 170 | 208 | |
| H 2 | PN16 | 115 | 115 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 |
| PN40 | 125 | 125 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | |
| PN64 | 150 | 150 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | |
| H 3 | PN16 、 40 | 404 | 415 | 428 | 448 | 448 | 468 | 561 | 578 | 590 | 886 | 1008 | 1120 |
| PN64 | 365 | 430 | 498 | 528 | 528 | 530 | 535 | 540 | 600 | 890 | 1208 | 1305 | |
| 波紋管密封型 | 395 | 465 | 478 | 509 | 509 | 548 | 641 | 658 | 670 | 976 | 1098 | 1210 | |
|
重量 (kg) |
標準型 | 10 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
| 波紋管密封型 | 12 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
五、連接標準：
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度：GB12221-89。
·執行機構氣信號接口：內螺紋M10X1
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準。
訂貨須知：
一、①ZMQ氣動薄膜切斷閥產品名稱與型號②ZMQ氣動薄膜切斷閥口徑③ZMQ氣動薄膜切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZMQ氣動薄膜切斷閥型號，請按ZMQ氣動薄膜切斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
