首頁蝶閥系列電動蝶閥

產品匯總

ZDLW、ZDRW電子式電動調節通風蝶閥

- 產品型號:
- ZDLW、ZDRW
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 碳鋼、不銹鋼
聯系我們

產品說明

一、產品ZDLW、ZDRW電子式電動調節通風蝶閥的詳細資料：

產品名稱：電子式電動調節通風蝶閥

產品型號：ZDLW-6B、ZDRW-6K型

產品簡介：ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。
型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～2000		DN50～1000

二、D941W電動調節通風蝶閥

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	1900	2000
額定流量系數kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	123000	136000
配用電動執行機構型號	361L、CH、PSQ、NA、HQ等
公稱壓力(MPa)	0.1 , 0.6 , 1.0
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～700,傾斜閥板0～600
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	5-60
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

三、蝶閥調節機構主要技術參數

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）；中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

四、3610L直行程電子式電動執行機構主要技術參數

型號	輸出力矩 N.m	速度 mm/s	最大行程 mm	技術參數
361LSC-99	10000	2.0	100	電源：220±10%Va.c.50Hz控制信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4

五、3610R角行程電子式電動執行機構主要技術參數

型號	輸出力矩 N.m	動作時間 S/90°	最大轉角	技術參數
361RSA-02	20	8.5	90°	電源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

六、性能指標

項 目	指標 值
基本誤差%	±2.5
回差%	2.0
死區%	3.0
始終點 偏差%	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	2×10-2×閥額定容量

七、額定流量系數Kv

轉 角		10°	20°	30°	40°	50°	60°	70°
公稱通徑 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1750	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	930	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	12200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	900	810	1839	3726	6885	11583	17658	27540
	1000	1000	2270	4600	8500	14300	21800	34000

八、允許壓差 MPa

公稱通徑 mm	配用執行機構型號
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
動作時間 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

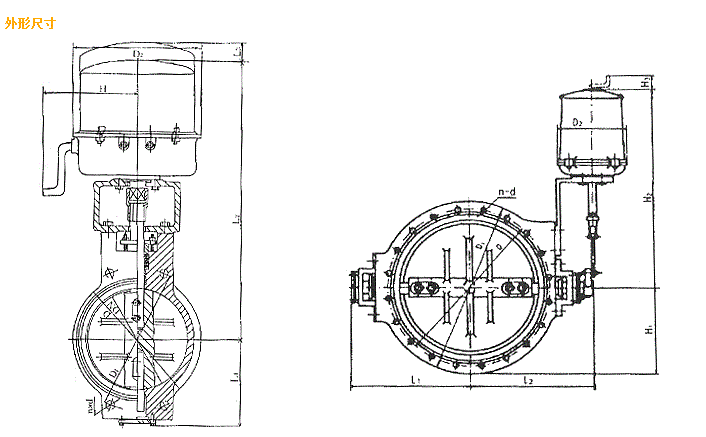

九、ZDRW DN50～1000主要外型尺寸 mm

公稱通徑 DN	D	D1	L1	L2				D2				H				n-d	L3				法蘭端面距
公稱通徑 DN	D	D1	L1	配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型	n-d	配A型	配B型	配C型	配D型	法蘭端面距
50		110	92	355	-	-	-	225	-		-	200		-	-	4-φ14	120	-	-	-	60
80	125	150	92	355												4-φ18
100	145	175	102	385												4-φ18
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561		-		335		-		260		12-φ18	-		165		70
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611										12-φ23					80
400	462	495	296			656			-							16-φ23		-			100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075			-	470		-	-	365	20-φ25			-	120	150
700	860	810	530				1125									20-φ24					150
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280									24-φ30
1000	1175	1175	735				1320									28-φ30

注：L3為拆卸護罩所必須的尺寸。

十、ZDLW DN600～1000 主要外形尺寸 mm

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

十一、主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。

訂貨須知:
①ZDLW、ZDRW電子式電動調節通風蝶閥產品名稱與型號②ZDLW、ZDRW電子式電動調節通風蝶閥公稱壓力③ZDLW、ZDRW電子式電動調節通風蝶閥公稱通徑④ZDLW、ZDRW電子式電動調節通風蝶閥連接法蘭標準⑤ZDLW、ZDRW電子式電動調節通風蝶閥閥體材質⑥ZDLW、ZDRW電子式電動調節通風蝶閥額定流量系數⑦ZDLW、ZDRW電子式電動調節通風蝶閥工作介質⑧ZDLW、ZDRW電子式電動調節通風蝶閥介質溫度⑨ZDLW、ZDRW電子式電動調節通風蝶閥是否帶附件以便為您正確選型。
