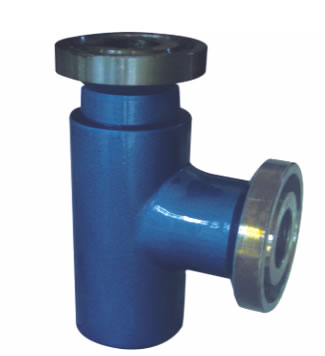

H63Y H83Y高壓角式止回閥

- 產品型號:
- H63Y H83Y
- 產品口徑:
- 25-200mm
- 產品壓力:
- 16.0-35.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、H63Y H83Y高壓角式止回閥詳細資料：

產品名稱：高壓角式止回閥高壓卡箍角式止回閥

產品型號：H63Y H83Y

產品簡介：H63Y H83Y高壓角式止回閥當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。

主要用途：

高壓角式止回閥分為H63Y高壓焊接角式止回閥、H83Y高壓卡箍角式止回閥。用于壓力450kg，口徑小于200的管路系統。閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。廣泛使用于各種化工、冶金、鋼鐵等行業的高壓管路上。

產品特點：

1、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。

2、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。

3、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成，硬度高，抗沖蝕，經久耐用。

4、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。

5、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。

二、高壓止回閥應用規范：

公稱壓力（MPa）	16.0	20.0	25.0	35.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5
適用介質	水、油品蒸汽等非腐蝕性介質
適用溫度	-29℃-120℃

三、高壓止回閥主要零件材料

零件名稱	材料	標準
閥體1、閥體2	碳素鋼鍛件	A105 GB12228
支架	優質碳素鋼	WCB GB12229
閥瓣	鉻不銹鋼+STL	Cr13 GB1220
O形密封圈	耐油橡膠	I-2 HG4-329

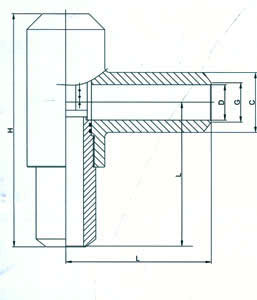

H63Y高壓焊接角式止回閥

四、H63Y高壓焊接角式止回閥外形及連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	D	G	C	L
16.0 20.0	25	22	27	35	127
	32	28	33	48	140
	40	35	40	64	152
	50	47	52	70	184
	65	57	63	89	210
	80	73	79	108	235
	100	98	104	130	273
	150	146	152	195	352
25.0 35.0	25	22	27	35	127
	32	28	33	48	140
	40	35	40	64	152
	50	47	52	70	184
	65	57	63	89	210
	80	70	76	108	235
	100	92	98	130	273
	150	136	142	195	352

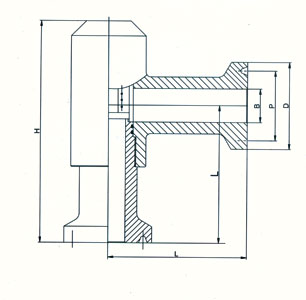

H83Y高壓卡箍角式止回閥

五、H83Y高壓卡箍角式止回閥外形連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	B	P	D	L
16.0 20.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	35	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273
25.0 35.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	36	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273

使用保養及注意事項

1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。

2、本系列產品外殼上有介質流向標志，

3、如因易損件損壞而泄漏，要及時更換易損件。

4、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各運動部位加入一定量的潤滑脂。

5、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

訂貨須知：
一、①高壓角式止回閥產品名稱與型號②高壓角式止回閥口徑③高壓角式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門高壓角式止回閥型號，請按高壓角式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
