一、 ZZYP-16BⅡ帶指揮器調壓閥（氮封閥）詳細資料：
產品型號：ZZYP-16BⅡ
產品簡介：ZZYP-16Ⅱ型帶指揮器操作式自力式壓力調節閥(簡稱壓力閥)無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持恒定。ZZYP-16BⅡ主要用在閥前壓力較高(0.2-0.8MPa)而閥后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的場合，ZZYP-16KⅡ只用在泄氮裝置上，并且與供氮裝置配套使用。單獨使用時請用ZZVP閥代替。
1、 氣體減壓如閥前0.2-0.8MPa(高于0.8MPa時閥前應加減壓閥)，閥后0.5-100KPa。
2、 氮封裝置供氮和泄氮裝置上
產品特點：
1、壓力設定在指揮器上實現，因而方便、快捷、省力省時且可在運行狀態下連續設定。
2、控制精確度比ZZY型自力式閥高1倍左右，故適合在控制精確度高的場合使用。
3、對同一臺閥而言，調節范圍比ZZY型自力式閥廣。
4、反應特別靈敏，極小的壓力(如50mm水柱的壓力)或極小的壓力變化都可以感知出來。
5、減壓比特別大，例如閥前0.8MPa，閥后50mmH2O，壓差比達1600!
其中ZZYP-16BⅡ閥可以用1臺ZZYP自力式閥+1臺ZZVP型微壓閥代替
其中ZZYP-16KⅡ閥可以用1臺ZZVP型微壓閥代替
二、連接尺寸及標準
法蘭標準：GB9113-2000；
法蘭密封面型式：凸面；
信號接口：內螺紋M16*1.5；
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準
三、型號編制說明
Z：執行器大類
Z：自力式系列產品
Y：壓力調節閥
P：?jiǎn)巫?/span>
Ⅱ：相對于ZZYP-16(25、40、64)控制壓力而言，第Ⅱ設計系列
四、主要零部件材料
零件名稱
材料
閥體
WCB、CF8、CF8M
閥芯
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
閥座
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
閥桿
1Cr18Ni9、0Cr18Ni12Mo2
橡膠膜片
丁腈橡膠夾增強滌綸織物
膜蓋
Q235、Q235涂PTFE
O形圈
耐油橡膠、聚四氟乙烯
五、主要技朮參數
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
閥座直徑D(mm)
6
15
20
25
32
40
50
65
80
100
125
150
額定流量系數Kv
0.32
4
5
8
12.5
20
32
50
80
125
160
320
壓力調節范圍Kpa
0.5-100 范圍內選取
公稱壓力PN(Mpa)
1.0 1.6
被調介質溫度(℃)
-40～80
流量特性
快開
調節誤差(％)
≤5
允許壓降(Mpa)
1.6
1.6
1.1
0.4
0.6
執行機構薄膜有效面積(cm2)
200
280
400
允許泄漏量
硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級幾乎無泄漏
六、主要外形尺寸
DN
L
S
H1
H2
20
150
308
390
715
25
160
308
390
715
32
180
308
390
735
40
200
394
435
755
50
230
394
435
755
65
290
394
435
795
80
310
394
435
795
100
350
394
435
825
150
480
498
565
1105
以上均以PN16為例
七、應用實例
1、代替ZZV型微壓閥,ZZV型微壓閥閥前一般要求介質壓力≤0.1MPa，而ZZYP-16Ⅱ型帶指揮器操作式自力式壓力調節閥則不受此限制。

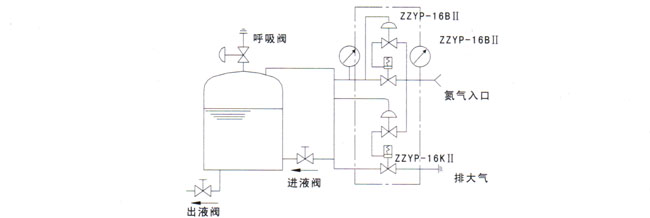

2、用于氮封裝置, 氮封裝置的貯罐內成品油上端覆蓋氮?dú)?，其壓力一般?span lang="EN-US">100mmH2O左右，通過氮封保護裝置加以控制。出液閥開啟放油時，貯罐內液位下降，此時，ZZYP-16BⅡ供氮調節閥開度增大，向貯罐內補充氮?dú)馐箟毫υ黾拥皆O(shè)定值為止。進液閥開啟進油時，液位上升，氣相部分容積減小，氮?dú)鈮毫ι仙?，此時ZZYP-16BⅡ供氮調節閥關閉，而ZZYP-16KⅡ泄氮調節閥在壓力控制器作用下開啟，排出氮?dú)馐箟毫抵猎O(shè)定值。為確保儲罐安全，應在罐頂設置呼吸閥。

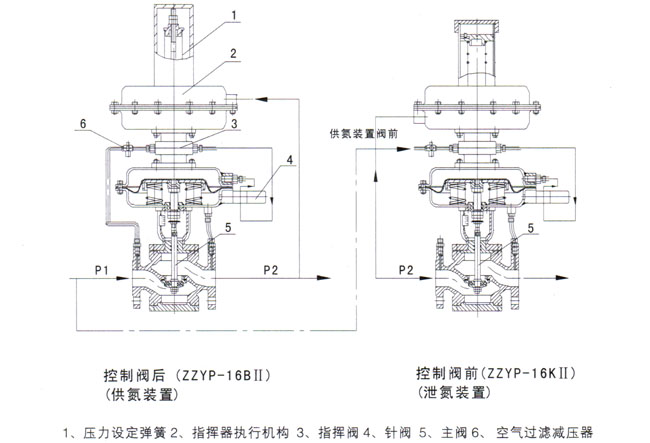

供氮壓力調整：在ZZYP-16BⅡ型壓力調節閥選定一設定值如1KPa(100mm.W.C)，通過調整主彈簧1的預壓縮(拉伸)量來達到；
泄氮壓力調整：在ZZYP-16KⅡ泄放閥中的壓力控制器部分，通過調整主彈簧預壓縮量達到，一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力設定值，如2Kpa(200mm.W.C)。
呼吸閥設定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得太近。呼吸閥型號為：ZFQ-1。
ZZYP-16BⅡ壓力設定值為PC，ZZYP-16KⅡ壓力設定值P1，PC與P1兩值不能靠得太近，以免閥門工作太頻繁，呼吸閥的排放壓力P2的設定值應大于P1，P2與P1兩值也不能靠得太近。三者關系PC < P1 < P2。

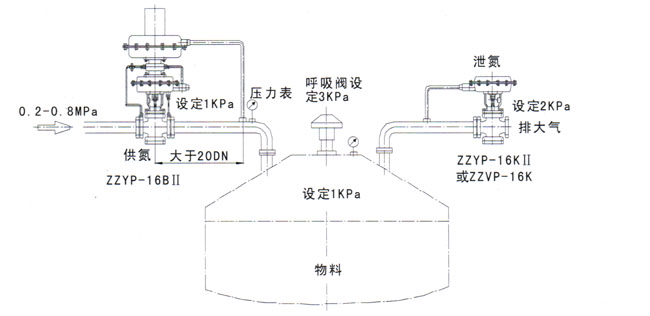

八、應用設計實例
上例以貯罐1KPa為例
1、ZZYP-16B Ⅱ閥門的取壓位置應離貯罐(或緩沖罐)較近。
2、壓力表應置于取壓點不遠處，以免引起不必要的爭議。
3、ZZYP-16B Ⅱ閥后管道不宜太小(一般大于閥前管道)。
