一、ZMAS精小型氣動薄膜角形單座調節閥詳細資料：
產品型號：ZMAS
產品簡介：凱斯特ZMAS型高壓?jiǎn)巫切驼{(diào)節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前閥后壓差小的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自?xún)襞c清洗的場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有1.6、4.0、6.4MPa，公稱通徑范圍DN20-200mm。最小閥芯口徑3mm，適用流體溫度有-200~+450。允許泄漏量等級有IV級和VI級，流量特性為線性或等百分比。
二、主要零件材料：
|
閥體、閥蓋 |
HT200、WCB、ZG1Cr18Ni9Ti |
襯套 |
2Cr13 |
|
閥芯、閥座 |
1Cr18Ni9Ti、司鈦萊合金堆焊 |
膜蓋 |
A3 |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
彈簧 |
60Si2Mn |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
墊片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
|
軟密封閥芯 |
增強聚四氟乙烯 |
填料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
三、凱斯特牌ZMAS型高壓?jiǎn)巫切驼{(diào)節閥主要技術參數：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||
|
閥座直徑dn（mm） |
10 |
12 |
15 |
20 |
||||||||||
|
流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
|
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效面積Ac（cm2 |
280 |
400 |
600 |
1000 |
||||||||||
|
公稱壓力PN（MPa） |
1．6、4．0、6．4 |
|||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||
|
信號范圍Pr（Kpa） |
20~100、40~200、80~240段幅：20~60、60~100 |
|||||||||||||
|
氣源壓力Ps（MPa） |
0．14~0。4 |
|||||||||||||
|
允許泄漏量 |
硬密封：IV級、軟密封：VI級 |
|||||||||||||
|
工作溫度t（℃） |
—40~450 |
|||||||||||||
|
基本誤差% |
不帶定位器≤±5帶定位器≤±1 |
|||||||||||||
|
回差% |
不帶定位器≤3帶定位器≤1 |
|||||||||||||
|
死區% |
不帶定位器≤3帶定位器≤0.4 |
|||||||||||||
|
可配附件 |
電-氣閥門定位器空氣過濾減壓器手輪機構 |
|||||||||||||
注:本產品性能指標貫徹GB/T4213-92

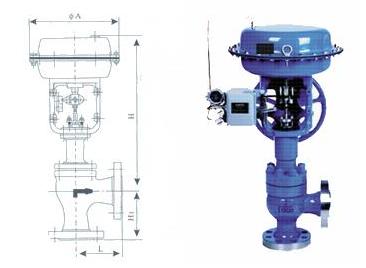

四、主要連接尺寸：
|
公稱通徑DN |
法蘭距離{L} |
||
|
PN16 |
PN40 |
PN64 |
|
|
20 |
95 |
95 |
115 |
|
25 |
100 |
100 |
115 |
|
32 |
105 |
105 |
130 |
|
40 |
115 |
115 |
130 |
|
50 |
125 |
125 |
150 |
|
65 |
145 |
145 |
170 |
|
80 |
155 |
155 |
190 |
|
100 |
175 |
175 |
215 |
|
125 |
200 |
200 |
250 |
|
150 |
225 |
225 |
275 |
|
200 |
275 |
275 |
32 |
訂貨須知：
一、①ZMAS型高壓?jiǎn)巫切驼{(diào)節閥產品名稱與型號②ZMAS型高壓?jiǎn)巫切驼{(diào)節閥口徑③ZMAS型高壓?jiǎn)巫切驼{(diào)節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZMAS型高壓?jiǎn)巫切驼{(diào)節閥型號，請按ZMAS型高壓?jiǎn)巫切驼{(diào)節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
