產品名稱：鍛鋼保溫截止閥,BJ41Y鍛鋼保溫截止閥,鍛鋼法蘭保溫截止閥
產品型號： BJ41Y
產品簡介：鍛鋼保溫截止閥又稱夾套截止閥，主要應用于化工、石油、制藥、冶金等行業的系統管路中，啟標閥門生產的保溫鍛鋼截止閥主要作用是輸送在常溫狀態下會凝固、易結晶的介質。BJ41Y保溫截止閥兩法蘭之間焊裝有金屬夾套，在截止閥的側面和底部設置了夾套接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
二、鍛鋼保溫截止閥工作原理：
鍛鋼保溫截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。
三、鍛鋼保溫截止閥制造標準
設計制造：GB12224 GB/T12228 BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927
四、鍛鋼保溫截止閥標準材質明細表：
序號
零件名稱
CS to ASTM
AS to ASTM
AS to ASTM
Type A105
Type F22
Type F304(L)
Type A105
1
閥體
A105
A182F22
A182F304(L)
A105
2
閥座
A276 420
A276 304
A276 304(L)
A276 420
3
閘板
A276 410&403
A182 F304
A182 F304(L)
A276 410&403
4
閥桿
A182 F6
A182 F304
A182 F304(L)
A182 F6
5
墊片
316夾柔性石墨+graphite
316夾PTFE SS+PTFE
6
閥蓋
A105
A182 F22
A105
A182 F22
7
閥蓋螺栓
A193 B7
A193 B16
A193 B7
A193 B16
8
圓柱銷
A276 420
A276 304
9
填料壓套
A276 410
A182 F304(L)
A276 410
10
活節螺栓
A193 B7
A193 B16
A193 B7
A193 B16
11
填料壓板
A105
A182 F11
A105
A182 F11
12
螺母
A194 2H
A194 4
A194 2H
A194 4
13
閥桿螺母
A276 410
14
銷緊螺母
A194 2H
A194 4
A194 8
A194 8M
15
銘牌
SS
16
手輪
A197
17
潤滑墊片
A472 431
18
填料
柔性石墨
PTFE
適用介質
水、蒸氣、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29℃-425℃
-29℃-550℃
-29℃-180℃
注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼

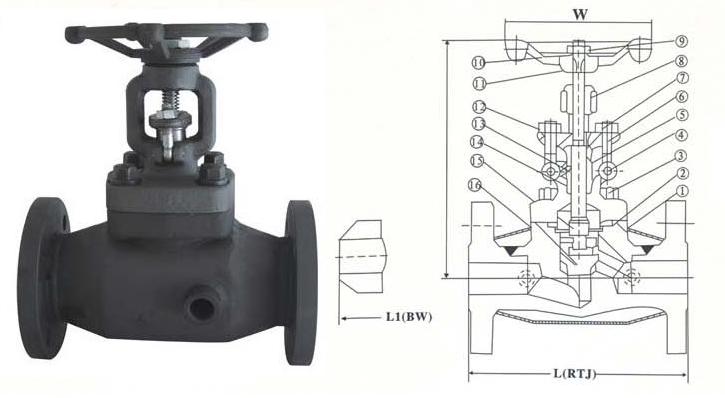

五、鍛鋼保溫截止閥尺寸和重量：
NPS
1/2
3/4
1
1 1/4
1 1/2
2
L(RF)
150
108
117
117
140
165
203
300
140
152
152
178
190
216
600
165
190
190
229
241
292
H(OPEN)
150,300
158
169
169
236
246
283
600
169
197
197
246
283
320
W
100
100
100
160
160
180
2-G
3/8
3/8
3/8
1/2
1/2
1/2
六、鍛鋼保溫截止閥標準材質明細表：
序號
零件名稱
CS to ASTM
AS to ASTM
AS to ASTM
Type A105
Type F22
Type F304(L)
Type A105
1
閥體
CS to ASTM
AS to ASTM
AS to ASTM
CS to ASTM
2
閥座
Type A105
Type F22
Type F304(L)
Type A105
3
閘板
A105
A182F22
A182F304(L)
A105
4
閥桿
A276 420
A276 304
A276 304(L)
A276 420
5
墊片
316夾柔性石墨+graphite
316夾PTFE SS+PTFE
6
閥蓋
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
閥蓋螺栓
A105
A182 F22
A182 F304(L)
A182 F316(L)
8
圓柱銷
A276 420
A276 304
9
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
10
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料壓板
A105
A182 F11
A182 F304(L)
A182 F316(L)
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
閥桿螺母
A276 410
14
銷緊螺母
A194 2H
A194 4
A194 8
A194 8M
15
銘牌
SS
16
手輪
A197
17
潤滑墊片
A472 431
18
填料
柔性石墨
PTFE
適用介質
水、蒸氣、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29℃-425℃
-29℃-550℃
-29℃-180℃
注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼
七、鍛鋼保溫截止閥尺寸和重量：
NPS
1/2
3/4
1
11/4
11/2
2
L(RF)
900-1500Lb
216
229
254
279
305
371
900-1500Lb
216
229
254
279
305
368
H(OPEN)
197
197
236
246
283
330
W
125
125
160
160
180
200
2-G
3/8
3/8
3/8
1/2
1/2
1/2
訂貨須知：
L1 (BW)
L1 (BW)
一、①BJ41Y鍛鋼保溫截止閥產品名稱與型號②BJ41Y鍛鋼保溫截止閥口徑③BJ41Y鍛鋼保溫截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的BJ41Y鍛鋼保溫截止閥型號，請按BJ41Y鍛鋼保溫截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
