H76H凸耳對夾雙瓣旋啟式止回閥

- 產品型號:
- H76H/W
- 產品口徑:
- 2-24"
- 產品壓力:
- 150-2500LB
- 產品材質:
- 碳鋼不銹鋼特種高溫鋼
聯系我們

產品說明

一、H76H凸耳對夾雙瓣旋啟式止回閥詳細資料

產品名稱：凸耳對夾雙瓣旋啟式止回閥

產品材料：WCB、CF3、CF8、CF3M、CF8M

產品規格：DN50~1200、PN10~420

凸耳對夾雙瓣旋啟式止回閥用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。

二、性能規范：

1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．

三、結構特點：

1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力?。?br /> 4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力?。?br /> 6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。

H76型凸耳對夾雙瓣旋啟式止回閥（美標）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

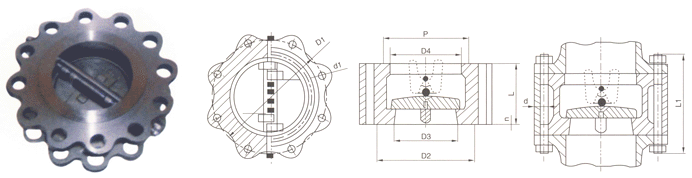

四、主要外形連接尺寸及重量 Main dimensions and weight

壓力級 Pressure rating	口徑 DN		尺寸 Dimension											重量 Weight	配管法蘭（供參考） Flange(as referenced)
	NPS	DN	L	D₁	D₂		D₃	D₄	P	螺孔數量 Quantity of the bolt	螺孔直徑d₁ Diameter of the bolt		n		螺栓數量 Quantity of the bolt	螺栓直徑d Diameter of the bolt		螺栓長度L₁ Length of the bolt
	NPS	DN	L	D₁	RF	RJ	D₃	D₄	P	螺孔數量 Quantity of the bolt	in	mm	n		螺栓數量 Quantity of the bolt	in	mm	RF	RJ
Class 150 PN2.0MPa	2	50	60	120.5	92	102	51	56	82.55	4	3/4	19	1.6	4	4	5/8	M16	140	155
	2 1/2	65	67	139.5	105	121	65	73	101.6	4	3/4	19	1.6	5.5	4	5/8	M16	150	165
	3	80	73	152.5	127	133	80	88	114.3	4	3/4	19	1.6	7	4	5/8	M16	160	175
	4	100	73	190.5	157	171	102	108	149.225	8	3/4	19	1.6	11	8	5/8	M16	170	185
	5	125	86	216	186	194	127	132	171.45	8	7/8	22	1.6	15	8	3/4	M20	190	205
	6	150	98	241.5	216	219	152	160	193.675	8	7/8	22	1.6	19	8	3/4	M20	205	220
	8	200	127	298.5	270	273	203	210	247.65	8	7/8	22	1.6	36	8	3/4	M20	240	255
	10	250	146	362	324	330	254	266	304.801	12	1	25	1.6	61	12	7/8	M24	270	285
	12	300	181	432	381	406	305	310	381.001	12	1	25	1.6	119	12	7/8	M24	310	325
	14	350	184	476	413	425	350	355	396.876	12	1 1/8	29	1.6	131	12	1	M27	325	340
	16	400	191	540	470	483	400	405	454.026	16	1 1/8	29	1.6	180	16	1	M27	340	355
	18	450	203	578	533	546	450	455	517.526	16	1 1/4	32	1.6	203	16	1 1/8	M30	365	380
	20	500	219	638	584	597	500	505	558.801	20	1 1/4	32	1.6	275	20	1 1/8	M30	385	400
	24	600	222	749.5	692	711	600	605	673.101	20	1 1/4	35	1.6	314	20	1 1/4	M33	405	420
	28	700	305	795.5	762	-	700	700	-	40	7/8	22	1.6	910	40	3/4	M20	455	-
	30	750	305	846	813	-	746	750	-	44	7/8	22	1.6	1025	44	3/4	M20	455	-
	32	800	305	900	864	-	796	800	-	48	7/8	22	1.6	1344	48	3/4	M20	460	-
	36	900	368	1009.5	972	-	898	910	-	44	1	25	1.6	1536	44	7/8	M24	540	-
	42	1050	432	1171.5	1130	-	1050	1055	-	48	1 1/8	29	1.6	2310	48	1	M27	625	-
	48	1200	524	1335	1289	-	1200	1205	-	44	1 1/4	32	1.6	3364	44	1 1/8	M30	740	-

H76型凸耳對夾雙瓣旋啟式止回閥（美標）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

壓力級 Pressure rating	口徑 DN		尺寸 Dimension											重量 Weight	配管法蘭（供參考） Flange(as referenced)
	NPS	DN	L	D₁	D₂		D₃	D₄	P	螺孔數量 Quantity of the bolt	螺孔直徑d₁ Diameter of the bolt		n		螺栓數量 Quantity of the bolt	螺栓直徑d Diameter of the bolt		螺栓長度L₁ Length of the bolt
	NPS	DN	L	D₁	RF	RJ	D₃	D₄	P	螺孔數量 Quantity of the bolt	in	mm	n		螺栓數量 Quantity of the bolt	in	mm	RF	RJ
Class 300 PN5.0MPa	2	50	60	127	92	108	51	58	82.55	8	3/4	19	1.6	6	8	5/8	M16	155	175
	2 1/2	65	67	149	105	127	65	73	101.6	8	7/8	22	1.6	7	8	3/4	M20	175	195
	3	80	73	168.5	127	146	80	88	123.825	8	7/8	22	1.6	10	8	3/4	M20	190	210
	4	100	73	200	157	175	102	108	149.225	8	7/8	22	1.6	16	8	3/4	M20	195	215
	5	125	86	235	186	210	127	132	171.45	8	7/8	22	1.6	29	8	3/4	M20	215	235
	6	150	98	270	216	241	152	160	211.138	12	7/8	22	1.6	32	12	3/4	M20	230	250
	8	200	127	330	270	302	203	210	269.876	12	1	25	1.6	55	12	7/8	M24	280	300
	10	250	146	387.5	324	356	254	266	323.851	16	1 1/8	29	1.6	82	16	1	M27	315	335
	12	300	181	451	381	413	305	310	381.001	16	1 1/4	32	1.6	92	16	1 1/8	M30	365	385
	14	350	222	514.5	413	457	350	355	419.101	20	1 1/4	32	1.6	251	20	1 1/8	M30	410	430
	16	400	232	571.5	470	508	400	405	469.901	20	1 3/8	35	1.6	342	20	1 1/4	M33	435	455
	18	450	264	628.5	533	575	450	455	533.401	24	1 3/8	35	1.6	391	24	1 1/1	M33	475	495
	20	500	292	686	584	635	500	505	584.201	24	1 3/8	35	1.6	536	24	1 1/4	M33	510	535
	24	600	318	813	692	749	600	608	692.151	24	1 5/8	41	1.6	833	24	1 1/2	M39	560	585
	30	750	368	921	845	-	735	7400	-	36	1 1/2	38	1.6	1395	36	1 3/8	M36	650	-
	36	900	483	1089	1010	-	873	880	-	32	1 3/4	45	1.6	182	32	1 5/8	M42	800	-
	42	1050	568	1245	1168	-	1035	1045	-	36	1 7/8	48	1.6	3861	36	1 3/4	M45	920	-
	48	1200	629	1416	1327	-	1179	1190	-	40	2	51	1.6	4370	40	1 7/8	M48	1010	-
Class 600 PN11.0MPa	2	50	60	127	92	108	51	58	82.55	8	3/4	19	6.4	6.5	8	5/8	M16	175	180
	2 1/2	65	67	149	100	127	65	73	101.6	8	7/8	22	6.4	8	8	3/4	M20	195	200
	3	80	73	168	127	146	80	88	123.825	8	7/8	22	6.4	10	8	3/4	M20	210	215
	4	100	79	216	157	175	102	108	149.225	8	1	25	6.4	21	8	7/8	M24	235	240
	5	125	105	266.5	186	210	127	136	180.975	8	1 1/8	29	6.4	24	8	1	M27	280	285
	6	150	136	292	216	241	152	162	211.138	12	1 1/8	29	6.4	57	12	1	M27	320	325
	8	200	165	349	270	302	200	212	269.876	12	1 1/4	32	6.4	94	12	1 1/8	M30	370	375
	10	250	213	432	324	356	250	266	323.851	16	1 3/8	35	6.4	164	16	1 1/4	M33	440	445
	12	300	229	489	381	413	305	312	381.001	20	1 3/8	35	6.4	213	20	1 1/4	M33	460	465
	14	350	273	527	413	457	337	355	419.101	20	1 1/2	38	6.4	343	20	1 3/8	M36	520	525
	16	400	305	603	470	508	387	400	469.901	20	1 5/8	41	6.4	476	20	1 1/2	M39	575	580
	18	450	362	654	533	575	438	450	533.401	20	1 3/4	44	6.4	685	20	1 5/8	M42	650	655
	20	500	368	724	584	635	489	500	584.201	24	1 3/4	44	6.4	908	24	1 5/8	M42	670	680
	24	600	438	838	692	749	591	600	692.151	24	2	52	6.4	1088	24	1 7/8	M48	780	790

H76型凸耳對夾雙瓣旋啟式止回閥（美標）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

壓力級 Pressure rating	口徑 DN		尺寸 Dimension											重量 Weight	配管法蘭（供參考） Flange(as referenced)
	NPS	DN	L	D₁	D₂		D₃	D₄	P	螺孔數量 Quantity of the bolt	螺孔直徑d₁ Diameter of the bolt		n		螺栓數量 Quantity of the bolt	螺栓直徑d Diameter of the bolt		螺栓長度L₁ Length of the bolt
	NPS	DN	L	D₁	RF	RJ	D₃	D₄	P	螺孔數量 Quantity of the bolt	in	mm	n		螺栓數量 Quantity of the bolt	in	mm	RF	RJ
Class 900 PN15.0MPa	2	50	70	165.1	92	124	51	58	95.25	8	2	26	6.4	13	8	7/8	M24	225	230
	2 1/2	65	83	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	18	8	1	M27	250	255
	3	80	83	190.5	127	156	80	90	123.82	8	1	26	6.4	21	8	7/8	M24	240	245
	4	100	102	234.9	157	181	102	108	149.22	8	1 1/4	32	6.4	36	8	1 1/8	M30	285	290
	5	125	110	279.4	186	216	127	136	180.98	8	1 3/8	35	6.4	65	8	1 1/4	M33	310	315
	6	1500	159	317.5	216	241	150	162	211.12	12	1 1/4	32	6.4	82	12	1 1/8	M30	365	370
	8	200	203	393.7	270	308	200	212	269.88	12	1 1/2	39	6.4	174	12	1 3/8	M36	440	445
	10	250	241	469.9	324	362	250	266	323.85	16	1 1/2	39	6.4	264	16	1 3/8	M36	490	495
	12	300	292	533.4	381	416	305	312	381	20	1 1/2	39	6.4	211	20	1 3/8	M36	560	565
	14	350	356	558.8	413	467	337	355	419.1	20	1 5/8	42	6.4	612	20	1 1/2	M39	645	655
	16	400	384	615.9	470	524	387	400	469.9	20	1 3/4	45	6.4	712	20	1 5/8	M42	685	695
	18	450	451	685.8	533	594	438	450	533.4	20	2	51	6.4	1160	20	1 7/8	M48	790	805
	20	500	451	749.3	584	648	487	496	584.2	20	2 1/8	54	6.4	1568	20	2	M52	810	925
	24	600	495	901.7	692	772	591	600	692.158	20	2 5/8	67	6.4	1881	20	2 1/2	M64	945	965
Class1500 PN26.0MPa	2	50	70	165.1	92	124	51	58	95.25	8	1	26	6.4	14	8	7/8	M24	225	230
	2 1/2	65	83	190.5	100	137	65	73	107.95	8	1 1/8	29	6.4	19	8	1	M27	250	255
	3	80	83	203.2	125	168	80	90	136.52	8	1 1/4	32	6.4	25	8	1 1/8	M30	270	2758
	4	100	102	241.3	157	194	102	108	161.92	8	1 3/8	35	6.4	43	8	1 1/4	M33	310	315
	5	125	110	292.1	186	229	127	136	193.68	8	1 5/8	42	6.4	72	8	1 1/5	M39	370	375
	6	150	159	317.5	216	248	150	162	211.12	12	1 1/2	39	6.4	101	12	1 3/8	M36	430	440
	8	200	206	3963.7	270	318	200	212	269.8	12	1 3/4	45	6.4	240	12	1 5/8	M42	510	520
	10	250	248	482.6	324	371	254	266	323.85	12	2	51	6.4	306	12	1 7/8	M48	600	610
	12	300	305	581.5	381	438	305	312	381	16	2 1/8	54	6.4	541	16	2	M52	695	715
	14	350	356	635	413	489	337	355	419.1	16	2 3/8	61	6.4	932	16	2 1/4	M56	775	800
	16	400	384	704.8	470	546	387	387	469.9	16	2 5/8	67	6.4	980	16	2 1/2	M64	850	880
Class2500 PN26.0MPa	2	50	70	171.4	92	133	42	42	101.6	8	1 1/8	29	6.4	19	8	1	M27	225	260
	2 1/2	65	83	196.8	105	149	52	52	111.12	8	1 1/4	32	6.4	31	8	1 1/8	M30	290	305
	3	80	86	228.6	127	168	62	62	127	8	1 3/8	35	6.4	388	8	1 1/4	M33	320	330
	4	100	105	273	157	203	88	88	157.18	8	1 5/8	42	6.4	69	8	1 1/2	M39	370	380
	5	125	110	323.8	186	241	100	100	190.5	8	1 7/8	48	6.4	135	8	1 3/4	M45	420	435
	6	150	159	368.3	216	279	150	150	228.6	8	2 1/8	54	6.4	184	8	2	M52	515	530
	8	200	206	438.1	270	340	180	180	279.4	12	2 1/8	54	6.4	380	12	2	M52	600	620
	10	250	254	539.7	324	425	225	225	342.9	12	2 5/8	67	6.4	489	12	2 1/2	M64	750	775
	12	300	305	619.1	381	495	266	266	406.4	12	2 7/8	74	6.4	747	12	2 3/4	M70	855	885

訂貨須知：
一、①凸耳對夾雙瓣旋啟式止回閥產品名稱與型號②凸耳對夾雙瓣旋啟式止回閥口徑③凸耳對夾雙瓣旋啟式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的凸耳對夾雙瓣旋啟式止回閥型號，請按凸耳對夾雙瓣旋啟式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
